Automatické nastavení se provádí na konstrukčním prvku ve vztahu k sousednímu konstrukčnímu prvku.
V aplikaci Revit se může automaticky upravit analytický model pro nosníky, vzpěry, konstrukční sloupy, konstrukční stěny, konstrukční podlahu a základové desky tak, aby byly zarovnány přesněji. Toto chování je založeno na parametrech instancí prvků a nastavení tolerance.
Pro uskutečnění automatické detekce musí být vlastnosti instancí analytických metod úprav nastaveny pro prvek a jeho jednotlivé konce na možnost Automatická detekce. Toto je výchozí metoda zarovnání pro všechny analytické konstrukční prvky. Pak je prováděna automatická úprava, dokud analytický model přilehlého prvku není v toleranci.
Tolerance automatické detekce jsou zadány na kartě Nastavení analytického modelu v dialogu Konstrukční nastavení.
Funkce automatické detekce automaticky upraví analytický model při vytváření následujících konstrukčních prvků v projektu.
Nosníky

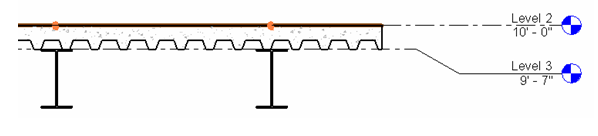

Během vytváření jsou porovnány roviny projekce odpovídajícího nosníku ke konstrukční podlaze s vertikální projekcí nosníku (parametry analytického modelu) nastavenou na automatickou detekci, jak je znázorněno:
Sloupy

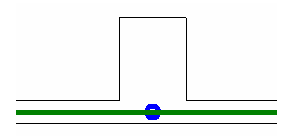

Při vytváření umístí funkce automatické detekce analytický model sloupů a stěn ve stejné rovině.
Konstrukční podlahy a stěny

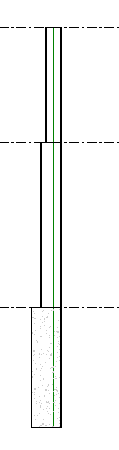

Při vytváření zarovná funkce automatické detekce vertikální a horizontální analytickou projekční rovinu stěn bez ohledu na jakékoli změny tloušťky stěn nebo umístění roviny projekce.

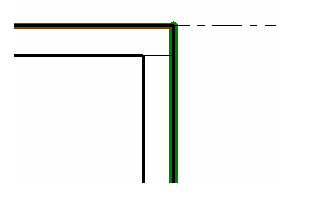

Jestliže je spojena stěna a podlaha, bude horní nebo dolní rovina analytického modelu stěny odpovídat analytickému modelu podlaží.

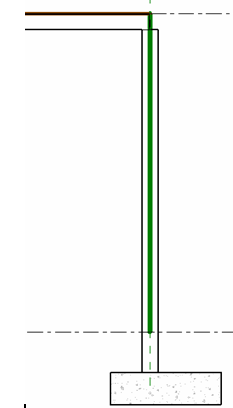

Jestliže má stěna část přesahující střechu (běžně známou jako atika), může být v analytickém modelu stěny určeno, že zatížení, která přesahují nad úroveň členů rámové konstrukce, jsou vyloučena.
Pokud se analytická hrana podlahy shoduje s analytickým modelem nosníku nebo stěny, vnější strana stěny může být definována jako analytická rovina projekce. Také může být oříznuta zpět do analytického/fyzikálního modelu podlahy, jak je znázorněno na následujícím obrázku:
