Můžete zjistit informace o tom, jak tyto parametry v dialogu Energetická nastavení pomáhají definovat energetický analytický model, a pochopíte jejich vliv na přesnost modelu a čas potřebný k jeho zpracování.
Při přípravě k provedení energetické analýzy můžete definovat parametry v dialogu Energetická nastavení. Parametry Rozlišení analytického prostoru a Rozlišení analytického povrchu poskytují důležité informace použité algoritmem při vytváření energetického analytického modelu.
Chcete-li otevřít dialog Energetická nastavení, klikněte na kartu Analyzovat
panel Energetická analýza Energetická nastavení.
Tyto parametry se použijí u energetické analýzy provedené pomocí libovolného režimu analýzy: Použít stavební prvky, Použít koncepční objemy nebo Použít koncepční objemy nebo stavební prvky.
Výchozí hodnoty pro parametry Rozlišení analytického prostoru a Rozlišení analytického povrchu byly určeny k zajištění optimální rovnováhy mezi přesností energetického modelu a časem zpracování většiny modelů aplikace Revit. Velikost, složitost a kvalita modelů aplikace Revit se však mohou značně lišit, proto může být někdy výhodné tyto parametry upravit, aby se energetický model zpřesnil nebo aby se zkrátila doba zpracování tohoto modelu.
Rozlišení analytického prostoru
To je primární parametr, který ovlivňuje přesnost a dobu zpracování energetického modelu. Hodnota definuje minimální šířku mezery mezi prvky aplikace Revit, která bude při identifikaci prostorů energetických modelů ignorována.
Pro parametr Rozlišení analytického prostoru:
- Výchozí hodnota = 18 palců (457,2 mm)
- Minimální hodnota = 6 palců (152,4 mm)
- Maximální hodnota = 10 stop (3048 mm)
Maximální vzdálenost mezi prvky aplikace Revit, která může být při identifikaci prostorů energetických modelů ignorována, odpovídá dvojnásobku hodnoty nastavení Rozlišení analytického prostoru.
Tuto skutečnost lze ilustrovat následovně:

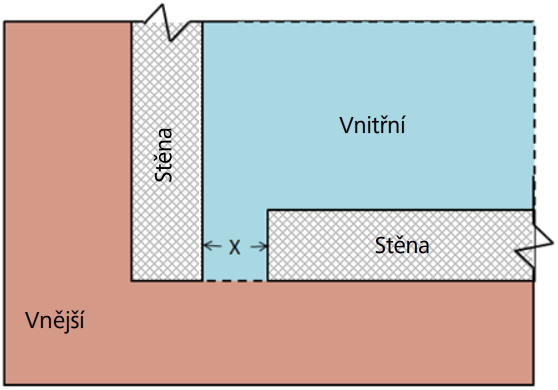

Půdorysný pohled na dvě stěny ohraničující vnitřní prostor s mezerou mezi nimi o velikosti X
Pokud má parametr Rozlišení analytického prostoru hodnotu 18 palců (457,2 mm), potom platí:
- Pokud je X < 18 palců, mezera bude ignorována a prostor energetického modelu bude vytvořen.
- Pokud je X > 18 palců a < 36 palců, potom mezera může nebo nemusí být ignorována.
- Pokud je X > 36 palců, mezera nebude ignorována a prostor energetického modelu nebude vytvořen.
Rozlišení analytického povrchu
Tento parametr určuje schopnost algoritmu najít jednotlivé analytické povrchy. Hodnota parametru nesmí být menší než nejmenší rozměr každého povrchu, který chcete zahrnout do energetického modelu.
Pro parametr Rozlišení analytického povrchu:
- Výchozí hodnota = 304,8 mm
- Minimální hodnota = 76,2 mm
- Maximální hodnota = 3048 mm
Tuto skutečnost lze ilustrovat následovně:

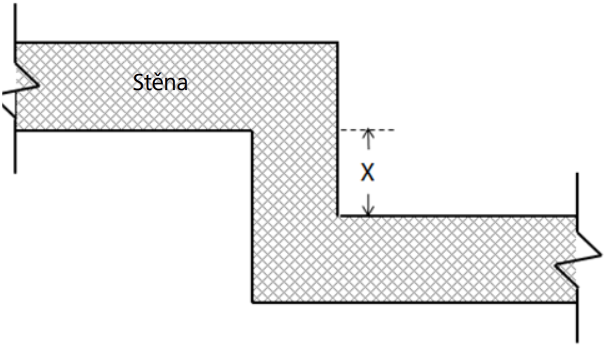

Půdorysný pohled stěny s řezem o velikosti
Pokud má parametr Rozlišení analytického povrchu hodnotu 12 palců (304,8 mm), potom platí:
- Pokud X < 12 palců, povrch energetického modelu pro tento úsek stěny nebude vytvořen.
- Pokud X > 12 palců a < 24 palců (609,6 mm), povrch energetického modelu pro tento úsek stěny může nebo nemusí být vytvořen.
- Pokud X > 24 palců, povrch energetického modelu pro tento úsek stěny bude vytvořen.
Vyvážení přesnosti a času zpracování
Při snížení hodnot parametru Rozlišení analytického prostoru a Rozlišení analytického povrchu se čas potřebný k vytvoření energetického modelu výrazně prodlouží.
Při zvýšení hodnot těchto parametrů se čas potřebný k vytvoření energetického modelu výrazně zkrátí.
Výsledkem snižování daných hodnot nemusí nutně být přesnější energetický model. Například po snížení hodnoty parametru Rozlišení analytického prostoru se zmenší mezery, které existují mezi prvky aplikace Revit, a některé prostory tak budou z energetického modelu vypuštěny. Zadáváním různých hodnot v různých modelech pochopíte, jak tyto parametry fungují.
