Požadavky na návrh pro stínící zařízení závisí na použití budovy a místních klimatických podmínkách.
Například v typických kancelářských budovách se zřídka vyžaduje vytápění z důvodu přírůstků tepla způsobených lidmi a vybavením. V takovém případě dává smysl stínění oken, která zcela ochrání okna po celý rok, aby nedocházelo k nežádoucím přírůstkům tepla.
V obytných projektech se však může v letních měsících vyžadovat úplné zastínění oken. V zimě by měl systém stínění vystavit okna nejvyššímu možnému slunečnímu záření, aby se využilo přírůstku tepla.
Pomocí nástroje trajektorie slunce v aplikaci Revit nebo nastavení slunce můžete studovat plánovanou hloubku stínu pro všechny orientace při letním slunovratu, zimním slunovratu, podzimní rovnodennosti a jarní rovnodennosti.

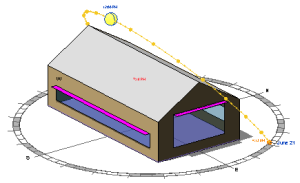

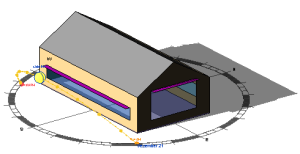

| V létě clony brání přímému slunečnímu záření, aby v poledne procházelo okny. | V zimě clony nebrání vnikání slunečnímu záření do obytného prostoru. |
 |
 |
Kvůli malým úhlům slunce je obtížné zastínit východní a západní okna pomocí přesahujících zařízení. Zvažte v těchto směrech použití svislých žeber, žaluzií a menších rozměrů oken pro projekty, které potřebují omezit nežádoucí přírůstek tepla způsobený slunečním zářením.
Pro účely koncepční energetické analýzy aplikace Revit musíte přidat tyto typy stínicích zařízení ručně. Použijte povrchy objemu připojené k objemovému modelu. Materiál clony musí být v aplikaci Revit neprůhledný, aby vrhal stíny.
