Vytvoření výkazu materiálů s obrázky

Tento příklad ukazuje, jak lze vytvořit výkaz materiálů s obrázky, ale pomocí stejného postupu můžete vytvořit výkaz materiálů také pro ostatní typy prvků.

1. Nakreslete stěny v modelu.
2. Klikněte na kartu Správapanel Správa projektu (Správa obrázků).
3. Klikněte na tlačítko Přidat a přidejte související obrázky rendrování stěny do modelu.
4. Klikněte na kartu Správapanel Nastavení (Parametry projektu).
5. Přidejte parametr projektu instance:
   1. Název: Obrázek rendrování
   2. Typ parametru: Obrázek
   3. Seskupit parametr pod: Grafika
   4. Kategorie: vyberte Materiály.
6. Vyberte instanci stěny a klikněte na možnost (Upravit typ).
7. V dialogu Vlastnosti typu v části Konstrukce klikněte na možnost Upravit.
8. Vyberte možnost Konstrukční, klikněte do pole Materiál a poté na tlačítko Procházet.
9. V dialogu Prohlížeč materiálů klikněte na tlačítko (Uživatelské parametry) v levém dolním rohu dialogu.
10. V dialogu Parametry materiálu přiřaďte materiál stěny k obrázku rendrování materiálu, a to přiřazením obrázku k parametru projektu Obrázek rendrování.
11. Vytvořte výkaz materiálů stěny a začleňte pole Materiál: Obrázek rendrování.

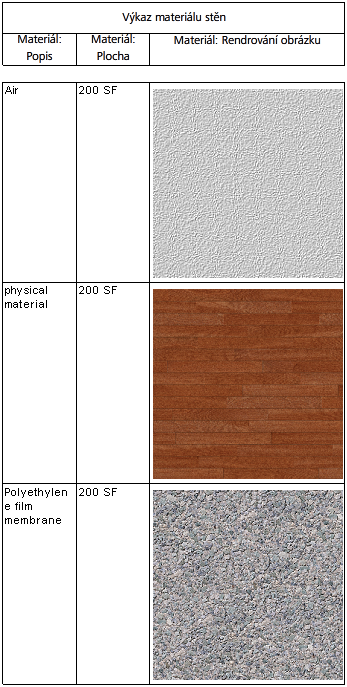

12. Vytvořte pohled výkresu a umístěte výkaz materiálů do výkresu. Ve výřezu výkazu materiálů stěny se zobrazí obrázky ve výkresu.
