Po provedení energetické analýzy modelu budovy budou v energetickém modelu zobrazeny analytické povrchy s mezerami a roztřepenými hranami.

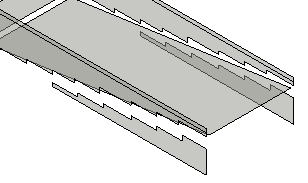

Na následujícím obrázku jsou například zobrazeny analytické povrchy vytvořené v energetickém modelu k reprezentaci rampy a přilehlých stěn. Na analytických površích pro stěny jsou mezery zobrazeny v místech, kde jsou protnuty rampou. Mezery mají nepravidelné hrany.

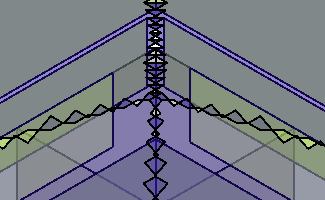

Na následujícím obrázku je zobrazen odlišný případ, kdy analytické povrchy představují součásti nepravidelných čas zobrazení střechy.
Problém: Malé mezery a roztřepené hrany nepředstavují v analýze téměř žádný rozdíl. Pomocí nich se zejména zlepšuje výkon analýzy.
Plochy analytických povrchů použitých v energetické analýze jsou aproximace povrchů prvků modelů. V automaticky generovaném energetickém modelu se mohou vyskytovat mezery mezi analytickými povrchy a zubatými okraji. Tyto vlastnosti energetického modelu mohou vypadat neobvykle, ale nemají vliv na přesnost výsledků energetické simulace.
Možnost Rozlišení analytického povrchu v dialogu Energetická nastavení slouží k určení přesnosti shody analytických povrchů s povrchy stavebních prvků, které představují. Při nižší hodnotě rozlišení se plochy analytických povrchů mohou zarovnat těsněji s plochami povrchů stavebních prvků. Tato změna ale může způsobit, že energetická simulace bude trvat déle, avšak nebude znatelně přesnější.
Řešení: Tento problém nevyžaduje žádnou akci.
