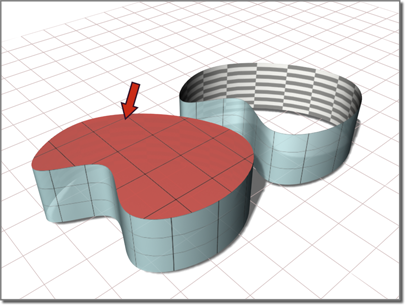

Verschließen einer Extrusionsfläche
So erstellen Sie eine Verschlussfläche
Das NURBS-Objekt muss mindestens eine geschlossene Kurve enthalten.
Wenn ein Verschluss erstellt werden kann, wird die Kurve bzw. die Kante blau hervorgehoben.
Mit der Option Normalen umkehren können Sie die Oberflächennormalen beim Erstellen umkehren. (Nach dem Erstellen können Sie die Normalen mit den Steuerelementen des Rollouts "Oberfläche allgemein" umkehren.)
Während ein Verschlussflächen-Unterobjekt ausgewählt ist, wird unten in der Modifikatorgruppe ein Rollout mit den Verschlussparametern angezeigt.
Aktivieren Sie diese Option, um die Richtung der Normalen der Verschlussfläche umzukehren.
Passt die Position des Anfangspunkts der Kante oder Kurve an.
Der Anfangspunkt wird als blauer Kreis dargestellt.
Mit dieser Option können Sie die übergeordnete Kurve oder Kante ersetzen. Klicken Sie auf diese Schaltfläche, und wählen Sie die Kurve oder Kante aus, auf der der Verschluss basieren soll.
Passt die Position des Anfangspunkts der Kante oder Kurve an.
Der Anfangspunkt wird als blauer Kreis dargestellt.
