Der Modifikator "Abschrägungsprofil" extrudiert eine Kontur mithilfe eines weiteren Konturpfads als "Abschrägungsprofil".
Anmerkung: Dieser Modifikator ähnelt zwar scheinbar einem Extrusionsobjekt mit variierender Skalierung, unterscheidet sich jedoch insofern, als Versatzwerte als Abstände zwischen Liniensegmenten anstelle von Skalierungswerten verwendet werden. Diese komplexere Methode zur Größenänderung einer Kontur führt dazu, dass die Zahl der Scheitelpunkte in verschiedenen Ebenen variiert, und funktioniert beispielsweise bei Text im Allgemeinen besser.
Warnung: Das Abschrägungsprofil funktioniert nicht, wenn Sie das ursprüngliche Abschrägungsprofil löschen. Anders als das Extrusionsobjekt, in dem die Kontur integriert ist, ist das Abschrägungsprofil ein reiner Modifikator.

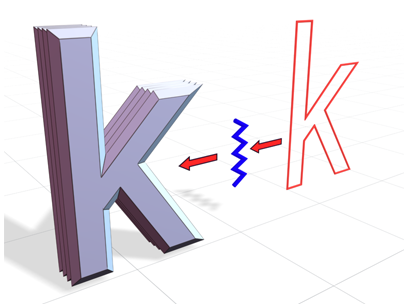

Erstellen eines Objekts mit einem offenen Spline als Profil

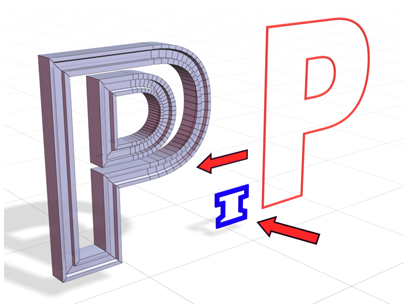

Erstellen eines Objekts mit einem geschlossenen Spline als Profil
So verwenden Sie den Modifikator "Abschrägungsprofil":
- Erstellen Sie eine Kontur, die Sie abschrägen möchten. Tipp: Um optimale Ergebnisse zu erzielen, verwenden Sie das Ansichtsfenster "Oben".
- Erstellen Sie im Ansichtsfenster "Vorn" (XZ) eine Kontur, die als Abschrägungsprofil verwendet werden soll.
- Wählen Sie die erste Kontur aus, und wenden Sie den Modifikator "Abschrägungsprofil" an.
- Klicken Sie im Bereich "Abschrägungsprofil" auf "Profil wählen", und klicken Sie dann auf die Profilkontur.
