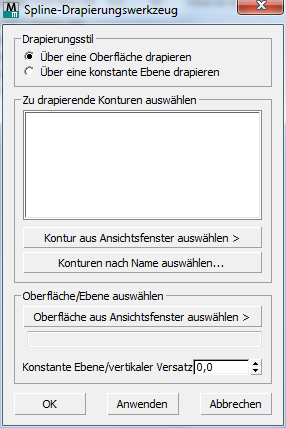

Mit diesem Werkzeug können Sie Konturobjekte auf eine Oberfläche drapieren.
Das Spline-Drapierungswerkzeug ist besonders nützlich für die Bearbeitung von importierten 2D-Konturen, die auf eine Straßenfläche drapiert werden sollen, um Geometrie zur Straßenmarkierung anzuwenden.
Gruppe Drapierungsstil
Geben Sie an, ob Sie die ausgewählten Konturobjekte auf eine ausgewählte Oberfläche oder auf eine bestimmte Ebene oder Erhebung drapieren möchten.
- Über eine Oberfläche drapieren(Vorgabe). Drapiert die Konturen über eine Oberfläche.
- Über eine konstante Ebene drapieren Drapiert die Konturen über eine konstante Ebene. Tipp: Mit der Option werden aus 3D-Konturen zweidimensionale Konturen.
Gruppe Zu drapierende Konturen auswählen
Sie können eine oder mehrere Konturen auswählen.
- [Konturenliste]
- Listet die Konturen auf, die Sie ausgewählt haben.
- Kontur aus Ansichtsfenster auswählen
- Klicken Sie auf diese Schaltfläche, um sie zu aktivieren, und klicken Sie dann, um eine Kontur in einem Ansichtsfenster auszuwählen.
- Konturen nach Name auswählen
- Klicken Sie auf diese Schaltfläche, um das Dialogfeld Konturen nach Name auswählen (ähnlich wie Objekte auswählen) anzuzeigen, in dem Sie aus einer Liste von Konturen auswählen können.
Gruppe Oberfläche/Ebene auswählen
- Oberfläche aus Ansichtsfenster auswählen
- Klicken Sie auf diese Schaltfläche, um sie zu aktivieren, und klicken Sie dann, um die Kontur in einem Ansichtsfenster auszuwählen.
- [Oberflächenname]
- Bei Verwendung der Option zur Oberflächendrapierung wird der Name der Oberfläche angezeigt.
- Konstante Ebene/vertikaler Versatz
- Wenn die Option Konstante Ebene aktiviert ist, wird hiermit der Wert für die Ebene festgelegt. Bei aktivierter Option zur Oberflächendrapierung wird hiermit ein vertikaler Versatz für die drapierten Konturen festgelegt.
