MCG bietet verschiedene Möglichkeiten zum Erstellen und Bearbeiten von Splines. Die Kategorie Splines enthält viele Knoten und Verbunde, die Sie in Ihren Diagrammen verwenden können.
Abrufen von Daten aus Splines in der Szene

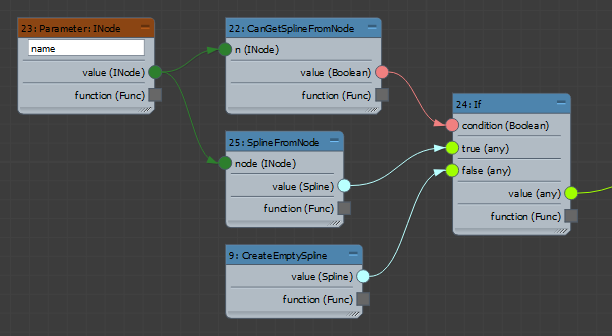

Verwenden Sie SplineFromNode in Ihrem Diagramm, um es den Benutzern eines Werkzeugs zu ermöglichen, ein Spline-Objekt in der Szene festzulegen. Es ist empfehlenswert, CanGetSplineFromNode mit einem If-Knoten zu verwenden, um das Objekt in der angegebenen Szene zu prüfen, und entsprechende Maßnahmen zu ergreifen, wenn kein gültiger Spline ausgewählt wurde.
Danach können Sie andere Knoten in der Kategorie Splines verwenden, z. B. SplineVerticesBuffer oder SplineTangentsBuffer, um Daten aus dem Spline abzurufen und dann Vorgänge für die resultierenden Anordnungen auszuführen.
Erstellen von Spline-Daten
- CreateSplineFromKnots erstellt einen linearen Spline aus einer Reihe von Positionen.
- CreateSplineFromBuffers verfügt über zusätzliche Optionen für Tangenten und Segmenttypen.
Viele der Verbunde in der Kategorie Splines enthalten Beispiele für die Verwendung dieser Knoten zum Erstellen von Splines von Grund auf oder auf der Basis der Daten in der Szene.
Erstellen von Spline-Konturen
Es gibt mehrere Möglichkeiten, um Spline-Konturen in einer Szene zu erstellen.
- Eine Möglichkeit besteht darin, ein Diagramm zu erstellen, das in einem Ausgabe: Kontur-Knoten endet. Nach dem Kompilieren wird das Werkzeug in der Gruppe Erstellen angezeigt, wenn Sie die Kategorie Konturen und dann die Unterkategorie Max Creation Graph wählen.
Bei Verwendung von Ausgabe: Kontur können Sie den impliziten Parameterknoten Form: Matrix verwenden, um die Transformationsmatrix der Welt zu erhalten.
- Alternativ können Sie einen CreateEditableSpline-Knoten im Diagramm eines beliebigen Werkzeugs verwenden. In der Regel sollten Sie einen If-Knoten zusammen mit einem Parameter: Signal-Knoten verwenden, sodass das Werkzeug nicht bei jeder Bewertung einen neuen Spline erstellt, sondern nur, wenn der Benutzer auf eine Schaltfläche im Rollout klickt. Öffnen Sie das Diagramm des CFDSplineNode-Werkzeugs, um ein Beispiel dieses Verfahrens anzuzeigen.
Ändern von Splines
Sie können keine Modifikatoren erstellen, die auf eine Spline-Kontur angewendet werden. Sie können jedoch SplineToMesh verwenden, um Spline-Daten als Netz zu speichern, auf das die Modifikatoren angewendet werden können. Sie können die Daten entweder für weitere Änderungen als Netz beibehalten oder sie mit MeshToSpline wieder zurückkonvertieren und eine Spline-Kontur in der Szene erstellen.
