Elemente können während einer Analyse entfernt werden, indem Sie die Funktion Elementlöschung aktivieren. Bei aktivierter Elementlöschung werden Elemente gelöscht, wenn Brüche auftreten (SDV1 = 2).
Wenn ein Element gelöscht wird, werden alle Spannungen im Element auf null gesetzt, und das Element trägt nicht länger energetisch zur Simulation bei. Elemente mit mehreren Integrationspunkten werden erst gelöscht, wenn jeder einzelne Integrationspunkt zum Löschen markiert wurde. Bis das Element gelöscht ist, haben alle Integrationspunkte eine Steifigkeit ungleich null und tragen weiterhin zur allgemeinen Dehnungsenergie des Modells bei, unabhängig von ihrem individuellen Löschstatus.
Für die Aktivierung der Elementlöschung sind zwei Schritte erforderlich:
- Aktivieren Sie die Elementlöschung im Dialogfeld "Export"
- Fordern Sie die Ausgabe der STATUS-Variable an
Aktivieren Sie "Element Deletion"
Markieren Sie das Kontrollkästchen "Enable Element Deletion" im Dialogfeld "Export to Structural Package", um die Elementlöschung zu aktivieren. Diese Funktion ist standardmäßig aktiviert.
Bei aktivierter Funktion "Enable Element Deletion" ändert Advanced Material Exchange die Eingabedatei, um den Parameter DELETE=2 einzubeziehen. Dieser Parameter wird nach dem Schlüsselwort *DEPVAR angezeigt. Beispiel:
*DEPVAR, DELETE=2 11
Der Parameter DELETE=2 kann auch mit Abaqus/CAE oder durch manuelles Bearbeiten der Eingabedatei mit einem Texteditor hinzugefügt werden.
Ausgabe anfordern
Die STATUS-Variable muss in der Liste der Elementausgaben aufgeführt sein. Beispiel:
*OUTPUT, FIELD *ELEMENTOUTPUT SDV, STATUS

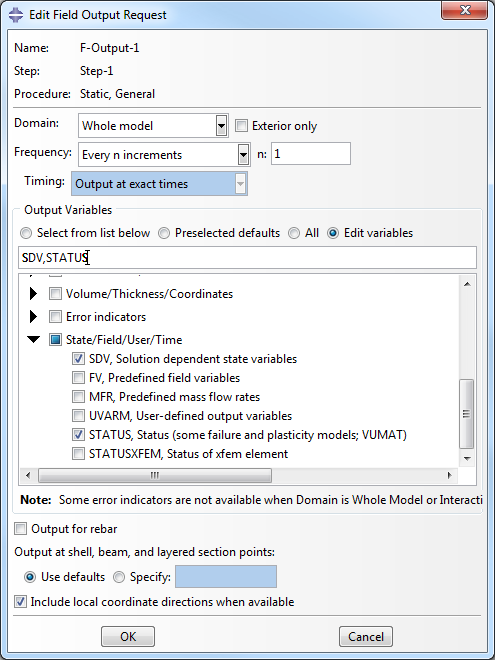

Die STATUS-Variable kann mit Abaqus/CAE oder durch manuelles Bearbeiten der Eingabedatei mit einem Texteditor zu den Ausgabe-Anforderungen hinzugefügt werden. Mit Abaqus/CAE:
- Klicken Sie auf Output > Field Output Requests > Manager
- Klicken Sie auf Edit
- Wählen Sie STATUS aus der Liste der Ausgabevariablen
- Klicken Sie auf OK.
