Exportieren in FEM und Ausführen der Analyse

Sie können nun die Ergebnisse in das Programm der Finite-Element-Analyse exportieren, um Ihr Modell zu analysieren.

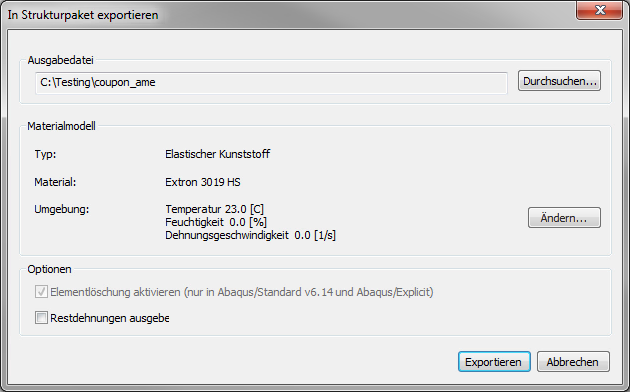

1. Klicken Sie auf Home > Export > Export to Structural Package.
2. Klicken Sie auf Browse, und wählen Sie das Verzeichnis, in dem Sie die Dateien speichern möchten. Geben Sie als Namen der Datei coupon_ame ein, und klicken Sie auf Save.
3. Stellen Sie sicher, dass die 23.0 [C]-Temperaturumgebung ausgewählt ist, und klicken Sie auf Export.



4. Navigieren Sie zu dem Verzeichnis, in dem die Dateien geschrieben wurden. Hier sind zwei Dateien angezeigt: coupon_ame.cdb und coupon_ame.sif. Die CDB-Datei ist die Struktureingabedatei mit der Bauteilgeometrie, dem Netz und den Lasten. Die Strukturschnittstellendatei (SIF-Datei) enthält die zugeordneten Faserausrichtungen sowie die Ramberg-Osgood-Parameter.

Bevor wir die Analyse ausführen, öffnen wir die Datei coupon_ame.cdb, die wir gerade exportiert haben, und fügen Befehle zur Nachbearbeitung hinzu. Diese Befehle zur Nachbearbeitung schreiben die Lastverschiebungsergebnisse nach Abschluss der Analyse automatisch in eine Textdatei.

1. Öffnen Sie die Datei coupon_ame.cdb in einem Texteditor, und führen Sie einen Bildlauf an das Ende der Datei durch.
2. Kopieren Sie die folgenden Zeilen, und fügen Sie sie am Ende der CDB-Datei ein.

   /POST26
   *CFOPEN, coupon_ame_output, txt
   *VWRITE, 'Time', 'U2Top', 'U2Bottom', 'RF2'
   (A4, 5X, 6(A10,7X))
   NUMVAR,100

   NSOL, 2, 284, U, Y, U2
   NSOL, 3, 192, U, Y, U2
   RFORCE, 4, 21, F, Y, RF2

   STORE, MERGE
   *GET, size,  ACTIVE, 0, SOLU, NCMSS
   *DIM, STS, ARRAY, 100, 4
   VGET, STS(1,1), 1
   VGET, STS(1,2), 2
   VGET, STS(1,3), 3
   VGET, STS(1,4), 4
   *VWRITE, STS(1,1), STS(1,2), STS(1,3), STS(1,4)
   (F4.2, 10(',',3X, E12.6))
   *CFCLOSE

   FINISH

3. Speichern Sie die Datei.

Jetzt können Sie die Analyse ausführen.

1. Öffnen Sie eine Befehlszeile, und navigieren Sie zu dem Verzeichnis, in dem die CDB- und SIF-Dateien enthalten sind (verwenden Sie die Command Shell-Desktopverknüpfung, um einen Befehl einfach und schnell zu öffnen).
2. Geben Sie die folgenden Befehle ein, um das Modell für die Analyse zu übermitteln (in diesem Fall mit ANSYS 15.0)

   >>ansys-helius 150 coupon_ame.cdb

   Anmerkung: Die CDB- und SIF-Dateien müssen denselben Namen haben.
