Prüfen Sie die Anforderungen für das Arbeiten mit Moldflow-, Abaqus- und ANSYS-Modellen in Advanced Material Exchange.
| Moldflow | Abaqus | ANSYS | |
|---|---|---|---|
| Unterstützte Versionen | Insight 2014, 2015, 2016 | Abaqus 6.12, 6.13, 6.14 | ANSYS 14.5, 15.0, 16.0, 16.1, 16.2 |
| Netztyp | 3D- oder Mittelfläche-Elemente | Siehe Tabellen unten | Siehe Tabellen unten |
| Geometrie | Einzelne Formteile | Einzelne Formteile* | Einzelne Formteile* |
| Modell enthält | Analysereihenfolge "Füllen + Nachdruck" | Lasten und Randbedingungen | Lasten und Randbedingungen |
* Das Berechnungsmodell kann eine Baugruppe mit mehreren Formteilen enthalten. In diesem Fall werden Sie jedoch aufgefordert, ein einzelnes Formteil für die Zuordnung auszuwählen.
| Beschreibung | Abaqus | ANSYS | |
|---|---|---|---|
|
4-Knoten-Tetraeder |
C3D4 C3D4H |
SOLID45 (Tetraederoption) SOLID164 (Tetraederoption) SOLID185 (Tetraederoption) MESH200 (KEYOPT(1) = 8) SOLID285 |
|
10-Knoten-Tetraeder |
C3D10 C3D10H C3D10I C3D10M C3D10MH |
SOLID92 SOLID95 (Tetraederoption) SOLID168 SOLID186 (Tetraederoption) SOLID187 MESH200 (KEYOPT(1) = 9) SOLID226 (Tetraederoption) SOLID227 |
|
6-Knoten-Keil/-Prisma |
C3D6 C3D6H SC6R |
SOLID45 (Prismaoption) SOLID164 (Prismaoption) SOLID185 (Prismaoption) SOLSH190 (Prismaoption) |
|

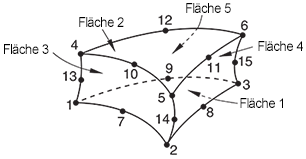

15-Knoten-Keil/-Prisma |
C3D15 C3D15H C3D15V C3D15VH |
SOLID95 (Prismaoption) SOLID186 (Prismaoption) SOLID226 (Prismaoption) |
|
8-Knoten-Hexaeder |
C3D8 C3D8H C3D8I C3D8IH C3D8R C3D8RH SC8R |
SOLID5 SOLID45 SOLID185 SOLSH190 MESH200 (KEYOPT(1) = 10) |
|
20-Knoten-Hexaeder |
C3D20 C3D20H C3D20R C3D20RH C3D27 C3D27H C3D27R C3D27RH |
SOLID95 SOLID186 MESH200 (KEYOPT(1) = 11) SOLID226 |
|
5-Knoten-Pyramide | N/A |
SOLID164 (Pyramidenoption) SOLID185 (Pyramidenoption) |
|
13-Knoten-Pyramide | N/A |
SOLID95 (Pyramidenoption) SOLID186 (Pyramidenoption) SOLID226 (Pyramidenoption) |
| Beschreibung | Abaqus | ANSYS | |
|---|---|---|---|
|
3-Knoten-Dreieck |
STRI3 S3 S3R S3RS |
SHELL163 (Dreieckoption) SHELL181 (Dreieckoption) MESH200 (KEYOPT(1) = 4) |
|
4-Knoten-Viereck |
S4 S4R S4RS S4RSW S4R5 |
SHELL163 SHELL181 MESH200 (KEYOPT(1) = 6) |
|
6-Knoten-Dreieck |
STRI65 |
SHELL281 MESH200 (KEYOPT(1) = 5) |
|
8- oder 9-Knoten-Viereck |
S8R S8R5 S9R5 |
SHELL281 MESH200 (KEYOPT(1) = 7) |
Advanced Material Exchange kann unter Windows 7 und 8 auf einem 64-Bit-Prozessor ausgeführt werden und ist derzeit in Englisch, Deutsch und Japanisch verfügbar.
