Anwenden von Randbedingungen

Wenden Sie Randbedingungen an, die den Tank während der Drucklast einschränken.

1. Wechseln Sie zum Modul Load.
2. Erstellen Sie eine Randbedingung (BC > Create), um die Verschiebung der Tankbasis zu beschränken.
3. Setzen Sie den Schritt auf Initial, und wählen Sie Displacement/Rotation. Klicken Sie auf Continue.

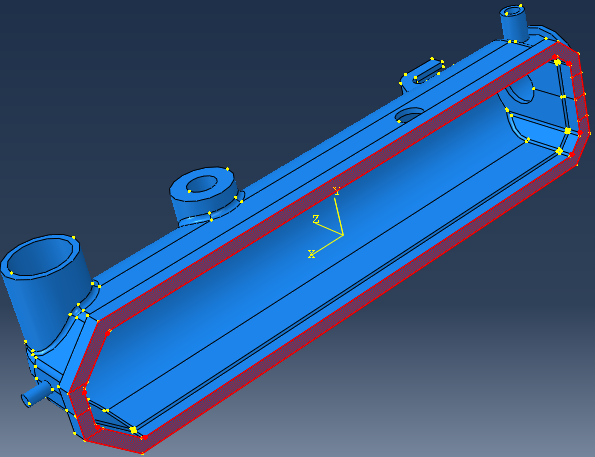

4. Wählen Sie im Ansichtsfenster die sechs Flächen an der Basis des Tanks aus, und klicken Sie auf Done.



5. Wählen Sie U1, U2 und U3. Klicken Sie auf OK.

Erstellen Sie nun eine weitere Verschiebungseinschränkung, um das Modell weiter einzuschränken.

1. Klicken Sie auf BC > Create, setzen Sie den Schritt erneut auf Initial und wählen Sie Displacement/Rotation. Klicken Sie auf Continue.

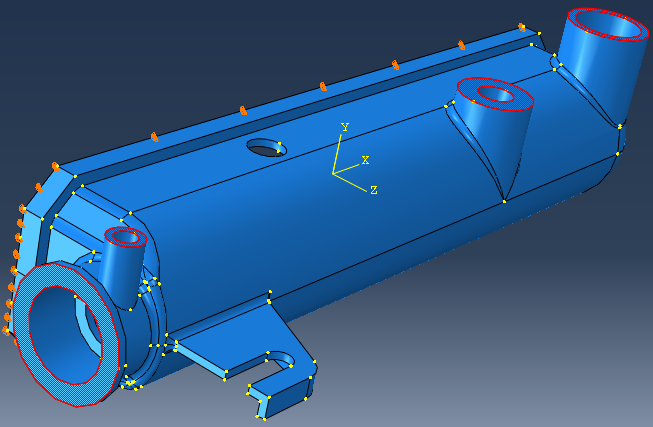

2. Wählen Sie im Ansichtsfenster die vier unten gezeigten Flächen, und klicken Sie auf Done.



3. Wählen Sie U1, U2 und U3. Klicken Sie auf OK.
