Exportieren in FEM und Ausführen der Analyse

Sie können nun die Ergebnisse in das Programm der Finite-Element-Analyse exportieren, um Ihr Modell zu analysieren.

1. Klicken Sie auf Home > Export > Export to Structural Package.
2. Klicken Sie auf Browse, und wählen Sie das Verzeichnis, in dem Sie die Dateien speichern möchten. Geben Sie als Namen der Datei radiatortank_output ein, und klicken Sie auf Save.

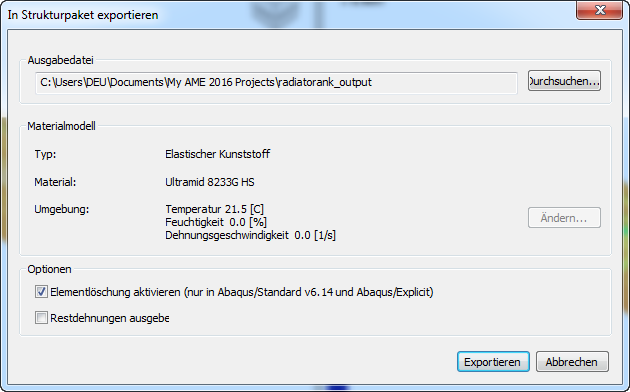

3. Stellen Sie sicher, dass die 21.5 [C]-Temperaturumgebung ausgewählt ist, und klicken Sie auf Export.



4. Navigieren Sie zu dem Verzeichnis, in dem die Dateien geschrieben wurden. Hier sind zwei Dateien angezeigt: radiatortank_output.inp und radiatortank_output.sif. Bei der INP-Datei handelt es sich um die Struktureingabedatei mit der Bauteilgeometrie, dem Netz und den Lasten. Die Strukturschnittstellendatei (SIF-Datei) enthält die zugeordneten Faserausrichtungen sowie die Ramberg-Osgood-Parameter.

Jetzt können Sie die Analyse ausführen.

1. Öffnen Sie eine Befehlszeile, und navigieren Sie zu dem Verzeichnis, in dem die INP- und SIF-Dateien enthalten sind (verwenden Sie die Command Shell-Desktopverknüpfung, um einen Befehl einfach und schnell zu öffnen).
2. Geben Sie die folgenden Befehle ein, um das Modell für die Analyse zu übermitteln (in diesem Fall mit ANSYS 15.0)

   >>ansys-helius 150 radiatortank_output.inp

   Anmerkung: Die INP- und SIF-Dateien müssen denselben Namen haben.
