Advanced Material Exchange unterstützt nur die folgenden Strukturelementtypen:
- Abaqus: C3D4, C3D8, C3D8R, C3D10, C3D10M, S3, S4 und S4R
- ANSYS: 181, 185, 187, 285

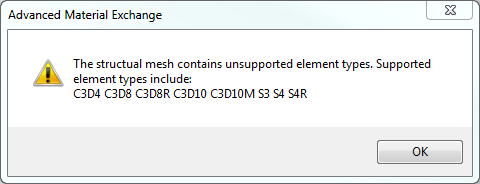

Wenn Sie versuchen, ein Modell zu importieren, das ein nicht unterstütztes Element enthält, wird der folgende Fehler angezeigt:
Dieser Fehler kann auch auftreten, wenn die Anzahl der Schnittpunkte durch die Dicke der S3-, S4- oder S4R-Elemente nicht gleich fünf ist. Der Vorgabewert für diese Schalenelemente ist fünf Schnittpunkte durch die Dicke und für Advanced Material Exchange erforderlich.
ANSYS MESH200
ANSYS MESH200-Elemente werden von Advanced Material Exchange nicht unterstützt. Die MESH200-Elemente müssen in einen unterstützten Elementtyp konvertiert werden. Bei MESH200 definiert KEYOPT(1) die Elementformulierung. Weitere Informationen zu den unterstützten Elementtypen für die Konvertierung finden Sie in der folgenden Liste der KEYOPT(1)-Werte:
- KEYOPT(1) = 6 → SHELL181
- KEYOPT(1) = 8 → SOLID285
- KEYOPT(1) = 9 → SOLID187
- KEYOPT(1) = 10 → SOLID185
