Das Anzeigen von Konturendarstellungen bestimmter Zustandsvariablen ist die beste Methode zur Bewertung der Strukturstabilität des Heizkörpertanks. Im Einzelnen wird das Matrixtangente-Elastizitätsmodul SDV9 untersucht.
- Nachdem der Job abgeschlossen ist, klicken Sie in der Hauptwerkzeugleiste auf , und öffnen Sie radiatortank_output.odb. Dadurch öffnen Sie die Ausgabendatenbankdatei und wechseln in den Visualisierungsmodus. Der unverformte Tank wird im Ansichtsfenster angezeigt.
- Klicken Sie auf , um die Kontur darzustellen.
- Wählen Sie nun SDV9 aus der Liste der Ausgabevariablen (Result > Field Output). SDV9 repräsentiert den tangentialen Elastizitätsmodul des Matrixmaterials.
- Durchlaufen Sie die Analyse von Anfang bis Ende, und überwachen Sie SDV9, während der Druck auf den Tank angewendet wird. SDV9 gibt Aufschluss über die Abschwächung des Materials.

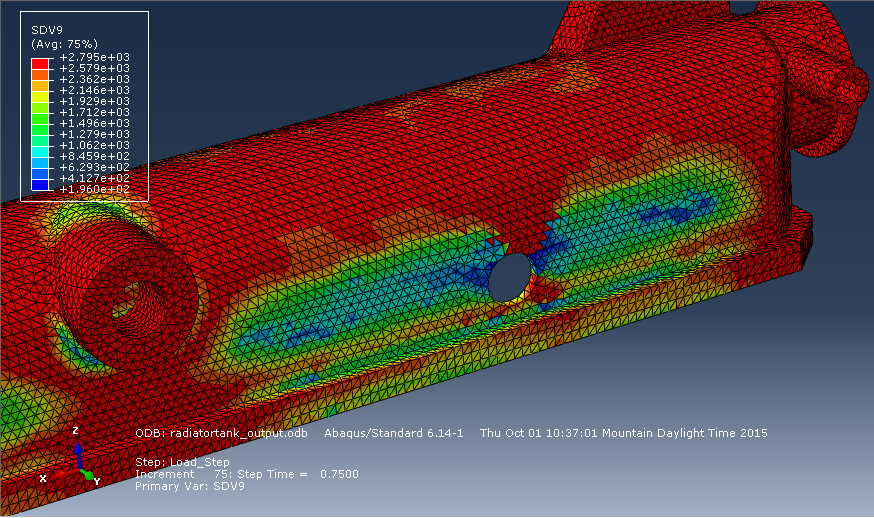

In der Nähe der Bohrung an der Seite des Tanks erkennen wir eine starke Materialerweichung. Wahrscheinlich wird in der Nähe der Bohrung ein Fehler auftreten, wenn der Tank weiter unter Druck gesetzt wird.
