Spannungs-Dehnungs-Kurven werden häufig als Werkzeuge zur Bestimmung des globalen Steifheitsverhaltens einer Struktur verwendet. Dies ist besonders hilfreich für progressive Versagensanalysen, da sie eine einfache Möglichkeit darstellen, das Verhalten der Struktur zu bestimmen, sobald der Ausfallbeginn einsetzt und fortschreitet. Um eine Spannungs-Dehnungs-Kurve zu generieren, müssen Daten aus der Ausgabedatei extrahiert werden.
Wir haben ein Python-Skript bereitgestellt, das es sehr einfach macht, die Spannungs-/Dehnungsdaten aus der Abaqus-Ausgabedatei zu extrahieren. Wenn das Skript ausgeführt wird, erstellt es eine Textdatei mit den Spannungs-/Dehnungsdaten. So führen Sie das Skript aus:
- Öffnen Sie die Eingabeaufforderung zum Ausführen der Eingabedatei.
- Stellen Sie sicher, dass die Datei coupon_ame.py in dem Verzeichnis mit der Abaqus-ODB-Datei vorhanden ist. (Navigieren Sie zu diesem Verzeichnis, falls Sie dies nicht bereits getan haben).
- Geben Sie den folgenden Befehl ein, um das Nachbearbeitungsskript auszuführen (in diesem Fall mit Abaqus 6.14-1):
>>abq6141 viewer noGUI=coupon_ame.py
Wenn die Ausführung des Nachbearbeitungsskripts abgeschlossen wurde, wird eine Datei mit dem Namen coupon_ame_output.txt angezeigt, die die Spannungs-/Dehnungsdaten für das ASTM-Prüfstück enthält. Die Spannung wird berechnet, indem die Reaktionskraft durch die Querschnittsfläche des Prüfstücks dividiert wird. Die Dehnung wird berechnet, indem die Differenz bei Verschiebungen an jedem Ende des Anschnittabschnitts des Prüfstücks durch die ursprüngliche Länge des Anschnittabschnitts geteilt wird. Jetzt können Sie diese Daten in eine Tabellenkalkulation eingeben und mit den experimentellen Spannungs-/Dehnungseingaben für das Material Extron 3019 HS vergleichen.

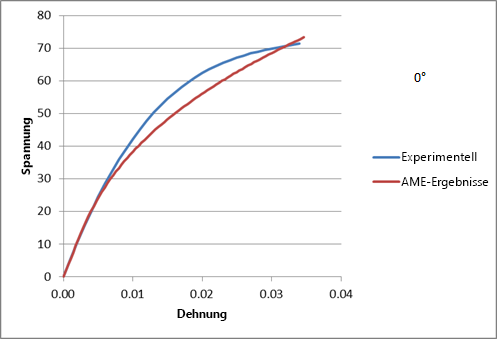

Wir können eine sehr gute Übereinstimmung zwischen den experimentellen Daten bei 0 Grad und den Ausgaben aus Advanced Material Exchange feststellen. Beachten Sie, dass Advanced Material Exchange ein spannungsbasiertes Ausfallkriterium verwendet, sodass die Tatsache, dass wir eine sehr ähnliche Bruchgrenze für jede Kurve erhalten, darauf vertrauen lässt, dass das Werkzeug zuverlässig verwendet werden kann.
45- und 90-Grad-Kurven
Wir können nun die in diesem Lernprogramm beschriebenen Advanced Material Exchange-Schritte wiederholen und das Prüfstück mit dem interaktiven Ausrichtungswerkzeug um 45 und 90 Grad um die Z-Achse drehen, um es mit den experimentellen Daten an den entsprechenden Winkeln zu vergleichen.

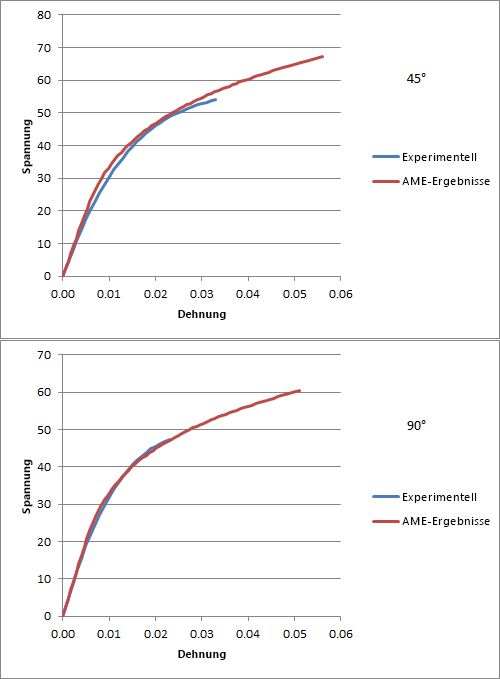

Advanced Material Exchange erfasst zuverlässig die Plastizitätsreaktion für die 45- und 90-Grad-Kurven.
