Erstellen Sie eine weitere Randbedingung, um eine vertikale Verschiebung entlang der Oberseite des Prüfstücks festzulegen.
Die Platte wird durch festgelegte Verschiebungen belastet, da dies zu einem mehr schrittweisen Ausfallprozess führt als eine vergleichbare Belastung durch angewendete Kräfte. Wenn eine einfache Struktur wie dieses Prüfstück unter der Wirkung angewendeter Kräfte zu versagen beginnt, erfolgt der Ausfall sehr schnell. Das ist darauf zurückzuführen, dass sich die Belastung bei Abnahme der lasttragenden Leistung der Struktur immer weiter erhöht. Mit einer durch Verschiebung gesteuerten Belastung nimmt die von der Struktur getragene Last während des Ausfalls der Struktur ab, sodass sich der Ausfall verlangsamt.
Zuerst wird eine Kupplungsabhängigkeit auf die Knoten auf der oberen Fläche des Prüfstücks angewendet. Dies ermöglicht eine einfache Ermittlung der Gesamtreaktionskraft während der Nachbearbeitung.
- Wählen Sie .

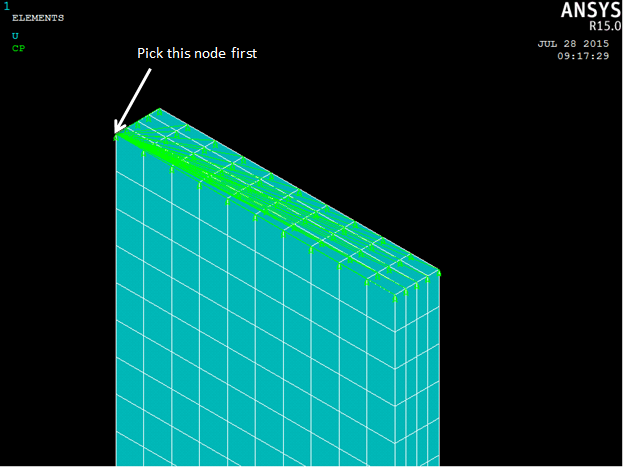

- Wählen Sie alle Knoten auf der oberen Fläche des Prüfstücks, und stellen Sie sicher, dass der erste ausgewählte Knoten der Knoten in der Abbildung unten ist. Klicken Sie auf OK.
- Setzen Sie die Querverweisnummer auf 100 und die Freiheitsgrad-Bezeichnung auf UY. Klicken Sie auf OK, um die Kupplungsdefinition abzuschließen.
Als Folge der Kupplungsabhängigkeit führt eine Verschiebung in die Y-Richtung, die auf den unten hervorgehobenen Knoten angewendet wird, zu der gleichen Y-Verschiebung, die auf die übrigen Knoten in der Abhängigkeitsdefinition angewendet wird.
- Wählen Sie und wählen Sie den unten angegebenen Knoten.
- Wenden Sie einen UY-Wert von 5.0 an, und klicken Sie auf OK.
