Importieren von Modellen

Laden Sie Moldflow- und Berechnungsmodelle in die Benutzeroberfläche von Advanced Material Exchange.

An jedem Punkt während des Arbeitsablaufs können Sie entweder das Berechnungsmodell oder das Moldflow-Modell importieren. Sie können das Importieren in beliebiger Reihenfolge durchführen. Nach dem Importieren der beiden Modelle können Sie die Geometrien nebeneinander anzeigen. Die folgenden Szenarios erläutern das Importieren in verschiedenen Phasen des Arbeitsablaufs.

Modelle müssen noch importiert werden

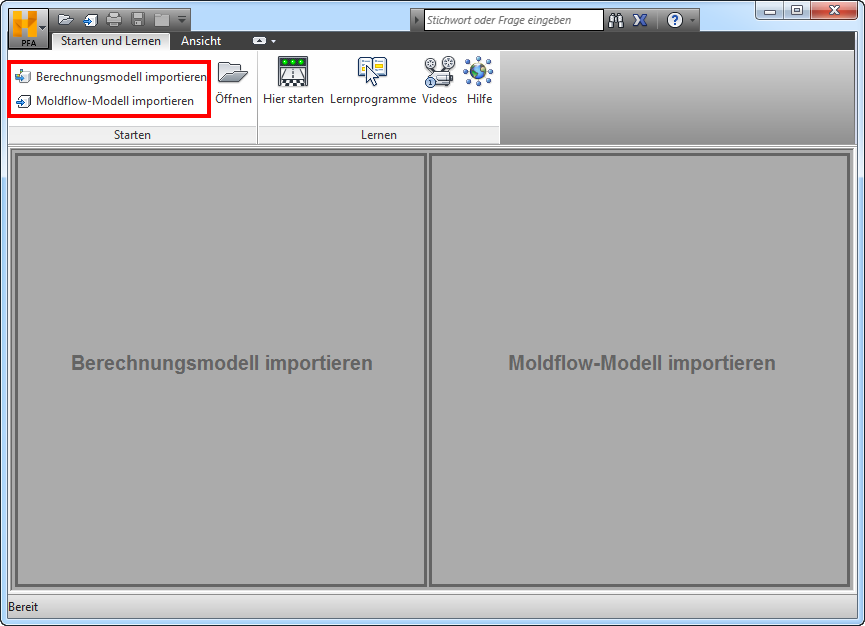

An diesem Punkt sind beide Symbole in der Registerkarte Starten und Lernen aktiviert, und das Anzeigefenster gibt an, dass Sie beide Modelltypen importieren müssen.

So importieren Sie zuerst das Berechnungsmodell:

1. Klicken Sie auf (Starten und Lernen > Gruppe Starten > Berechnungsmodell importieren). Das Dialogfeld Importieren wird angezeigt.
2. Wählen Sie die zu importierende Datei aus.
3. Wählen Sie die Modelleinheiten aus.
4. Klicken Sie auf OK.
Anmerkung: Wenn das Berechnungsmodell eine Baugruppe mit mehreren Bauteilen umfasst, müssen Sie das einzelne Bauteil, das Sie importieren möchten, auswählen.

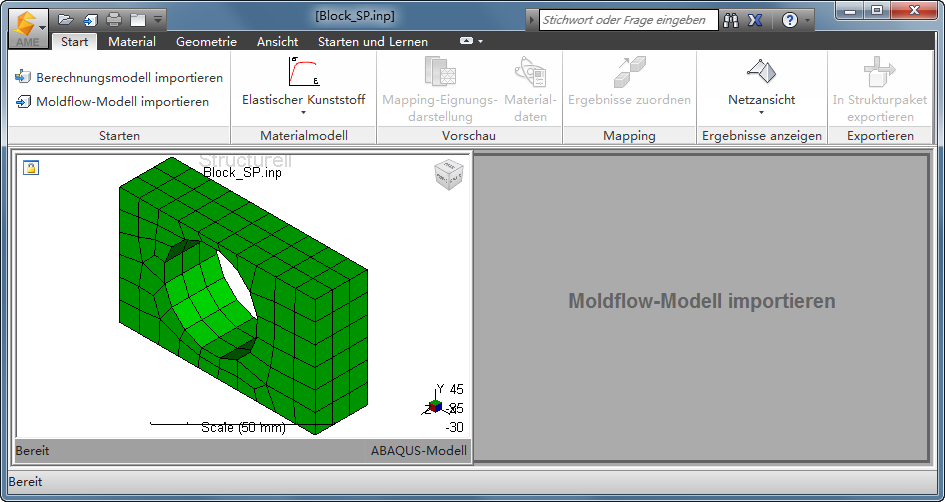

Das Anzeigefenster des Berechnungsmodells zeigt das importierte Modell und das Moldflow-Anzeigefenster zeigt an, dass das Moldflow-Modell importiert werden soll.

Anmerkung: Nach dem Importieren des ersten Modells wird die Registerkarte Start verfügbar, sodass Sie aus der Registerkarte Starten und Lernen oder aus der Registerkarte Start importieren können. Die folgenden Anweisungen erläutern das Importieren aus der Registerkarte Start.

Gehen Sie zum Importieren des Moldflow-Modells wie folgt vor:

1. Klicken Sie auf (Start > Starten > Moldflow-Modell importieren). Das Dialogfeld Importieren wird angezeigt.
2. Wählen Sie die zu importierende Datei aus.
3. Klicken Sie auf Öffnen.

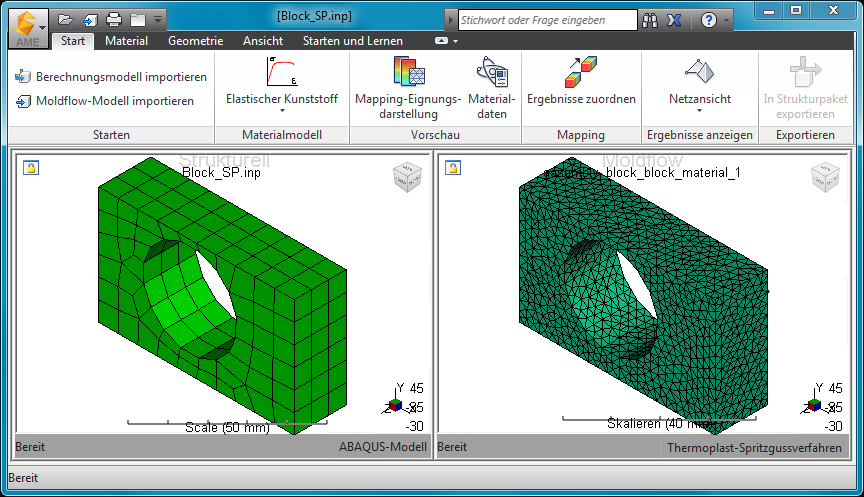

Jetzt zeigen beide Anzeigefenster die entsprechenden Modelle parallel. Beachten Sie, dass beide Importsymbole weiterhin aktiviert sind, sodass Sie weitere Modelle in den Arbeitsbereich importieren können.

Dieser Vorgang kann auch in umgekehrter Reihenfolge erfolgen, d. h., zunächst wird das Moldflow-Modell und dann das Berechnungsmodell importiert.

Ein Modell erneut importieren

Zu diesem Zeitpunkt wurden sowohl das Moldflow- als auch das Berechnungsmodell bereits importiert, aber Sie möchten ein verfeinertes Berechnungsmodell erneut importieren.

1. Klicken Sie auf (Start > Starten > Berechnungsmodell importieren).
2. Klicken Sie im angezeigten Dialogfeld auf Ja, um den erneuten Import zu bestätigen. Das vorhandene Berechnungsmodell wird aus der Anzeige entfernt.
3. Suchen Sie das zu importierende verfeinerte Modell.

Das verfeinerte Modell wird nun angezeigt. Das gleiche Verfahren gilt für den erneuten Import eines Moldflow-Modells.
