Advanced Material Exchange lässt nicht den Import eines Strukturbauteils mit mehreren Abschnitten zu. Sie werden gezwungen, einen einzelnen zu importierenden Abschnitt auszuwählen.
Um dies zu verhindern, können Sie schnell die Abaqus-Eingabedatei ändern und die Abschnitte kombinieren.
- Suchen Sie die Abschnittsdefinitionen in der Eingabedatei. Für ein Volumenkörpermodell wird dies als *Solid Section dargestellt. Für ein Schalenmodell wird dies als *Shell Section dargestellt.
*Solid Section, Elset=Set-1, Material=Material-1 , ** *Solid Section, Elset=Set-2, Material=Material-1 ,
Im obigen Beispiel sieht man zwei Volumenkörperabschnitte, die durch unterschiedliche Elementsätze definiert sind.
- Erstellen Sie einen neuen Elementsatz, der die beiden vorhandenen Elementsätze enthält.
*Elset, Elset=Set-3, Set-1, Set-2
- Erstellen Sie einen neuen Abschnitt, der durch den neuen, kombinierten Elementsatz definiert ist.
*Solid Section, Elset=Set-3, Material=Material-1 ,
Jetzt kann das vollständige Bauteil mit beiden Abschnitten in Advanced Material Exchange importiert werden.

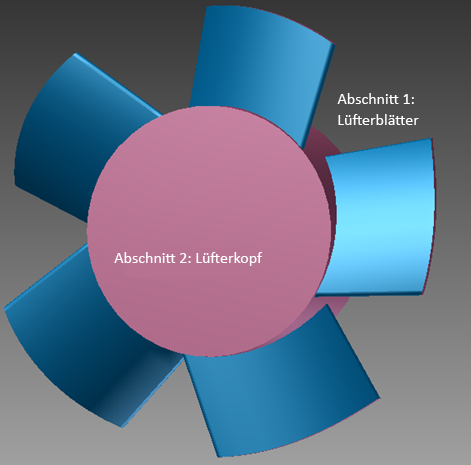

Nehmen Sie als Beispiel das unten gezeigte Lüfterbauteil. Dieses Modell weist zwei Abschnitte auf, einen für die Lüfterblätter und einen für den Lüfterkopf.

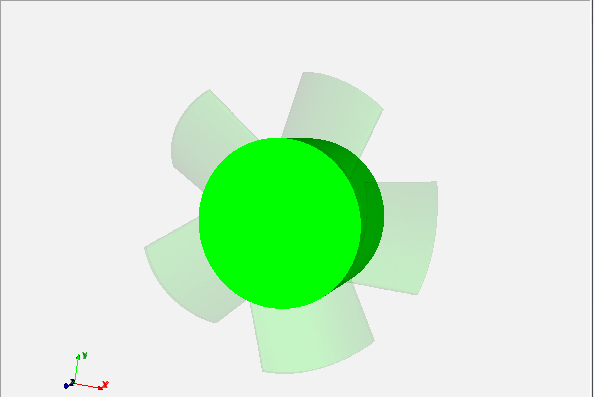

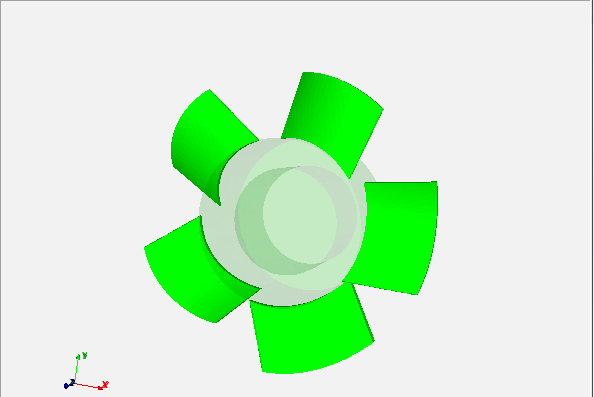

Wenn Sie versuchen, das Modell so in Advanced Material Exchange zu importieren, werden Sie aufgefordert, nur einen Abschnitt auszuwählen.

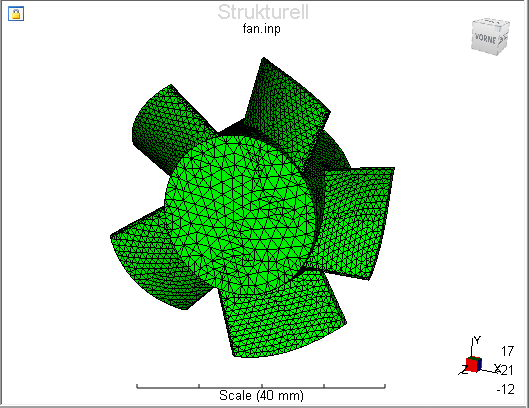

Nach dem Erstellen eines neuen Elementsatzes und einer neuen Abschnittsdefinition in der Eingabedatei können Sie das gesamte Bauteil importieren.
