Zuordnung von Ergebnissen

Ordnen Sie die Ergebnisse des Moldflow-Modells dem Berechnungsmodell zu.

1. Klicken Sie auf Start > Zuordnung > Ergebnisse zuordnen.

Wenn Sie ein fasergefülltes Material verwenden, wechseln die Anzeigefenster automatisch von der Netzansicht zur Faserausrichtungsansicht. Wenn Sie ein ungefülltes Material verwenden, wechselt die Anzeige automatisch zur Restdehnungsansicht. Um die Ergebnisse für die Restdehnung anzuzeigen, muss eine Füll + Nachdruck + Verzugs-Analyse in Moldflow durchgeführt werden.

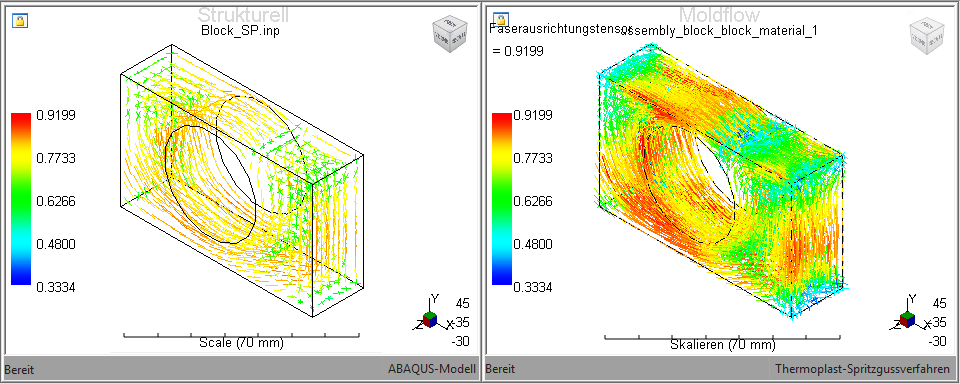

Beim Vergleichen der Darstellungen der Faserausrichtungen für die beiden Modelle könnten Sie zu dem Schluss kommen, dass das Netz des Berechnungsmodells zu grob ist. Wenn dies der Fall ist, können Sie die Geometrie mithilfe von Abaqus oder ANSYS neu vernetzen und das Modell mit dem verfeinerten Netz erneut importieren.

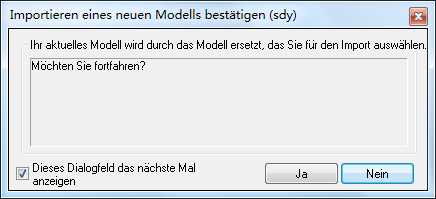

Um das Modell erneut zu importieren, klicken Sie auf Start > Starten > Berechnungsmodell importieren. Es wird folgende Warnmeldung angezeigt.

Nach dem Klicken auf "Ja" können Sie mit der Auswahl des verfeinerten Modells für den Import fortfahren.

Anmerkung: Nach dem Importieren des neuen Modells müssen Sie die Ergebnisse erneut zuordnen.
