Verwendung von xStiff

Befolgen Sie die Schritte, die zur Verwendung des Dienstprogramms xStiff notwendig sind.

Es ist wichtig zu verstehen, dass xStiff ist ein vollständig separates Dienstprogramm ist und eigenständig ausgeführt wird (nicht innerhalb von Abaqus). Um xStiff aufzurufen, sind folgende Schritte erforderlich:

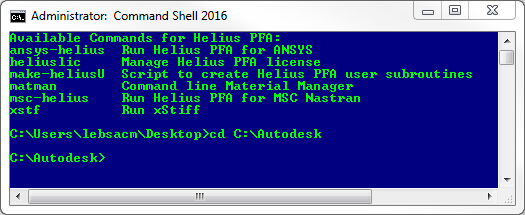

1. Öffnen Sie die Befehlsshell von Helius PFA 2016, indem Sie auf das Desktop-Symbol klicken (oder über Start > Autodesk > Autodesk Helius PFA 2016 > Command Shell 2016).
2. Ändern Sie das Verzeichnis der Befehlszeile in das Verzeichnis mit der Datei, die geändert werden soll.

   >>cd < path of input file >

   Beispiel:

   >>cd C:\Autodesk

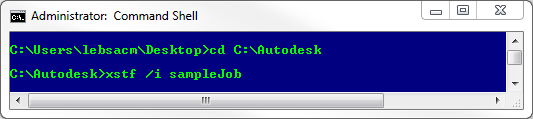

3. Rufen Sie xStiff auf.

   >>xstf /i < input filename >

   Anmerkung: Beziehen Sie nicht die .inp-Erweiterung mit ein.
   Beispiel:

   >>xstf /i sampleJob



4. Es wird eine neue Eingabedatei mit _xs als Anhang in dem Verzeichnis erstellt, in dem sich die ursprüngliche Eingabedatei befand. Diese neue Eingabedatei enthält alle äußeren Steifheitsparameter zum Ausführen einer Abaqus-Analyse mit Materialien aus Helius PFA.
