Erstellen des Bauteils

Ein vordefiniertes Netz wird für das Prüfstück importiert und dient als Grundlage für das Modell.

1. Öffnen Sie Patran (2013 oder höher).
2. Erstellen Sie eine neue Datenbank (File > New) mit dem Namen Tutorial_1_Nastran.db. Stellen Sie sicher, dass der Analysecode auf MSC.Nastran und der Analysetyp auf Structural gesetzt ist.
3. Klicken Sie auf File > Import und wechseln Sie zum Speicherort der Datei Tutorial_1_Nastran.bdf. Stellen Sie sicher, dass die Quelle auf MSC.Nastran Input gesetzt ist.
   Anmerkung: Die Massendatendatei Tutorial_1_Nastran.bdf steht hier zum Download bereit.

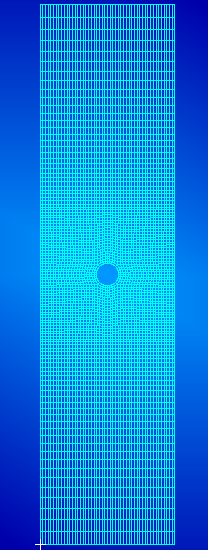

4. Klicken Sie auf Apply, um das Netz zu importieren. Das Prüfstück sollte wie unten dargestellt angezeigt werden.
