In diesem Abschnitt untersuchen wir SDV1, das den Schadenszustand des Verbundmaterials darstellt. Wir werden auch sehen können, wie die Elemente mit fortschreitendem Ausfall aus dem Modell entfernt werden.
- Nachdem der Job abgeschlossen wurde, klicken Sie im Hauptwerkzeugkasten auf , und öffnen Sie Tutorial_6_UD_Abaqus_xs.odb . Dadurch wird die Ausgabendatenbankdatei geöffnet und zum Visualisierungsmodul gewechselt.
- Wählen Sie SDV1 aus der Dropdown-Liste der Variablen im Dialogfeld Field Output.
- Passen Sie den Verformungsskalierungsfaktor an, indem Sie wählen und einen Wert von 1 in das Feld Deformation Scale Factor eingeben. Klicken Sie auf OK.

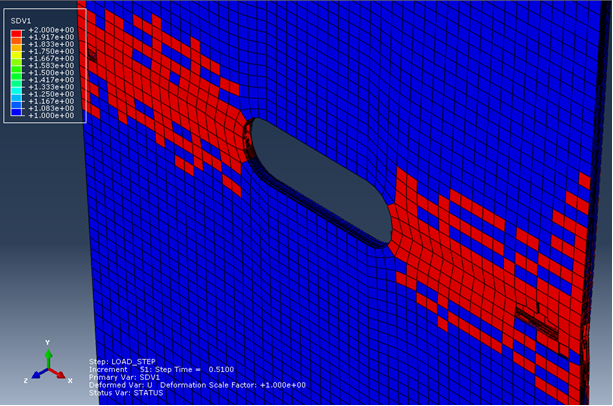

- Der vorgabemäßige Konturtyp ist Banded, doch der Typ Quilt ist für das Anzeigen von SDV1 nützlicher. Um von Banded zu Quilt zu wechseln, wählen Sie im Hauptwerkzeugkasten und anschließend Quilt als Konturtyp. Die Darstellung sollte der unten gezeigten ähneln. Geringfügige Unterschiede sind in der Regel das Ergebnis von Netzvariationen.
- Verwenden Sie die Bereiche Anzeigen, um die einzelnen Layer im Modell zu isolieren, und untersuchen Sie SDV1, während das Prüfstück unter Spannung belastet wird.
Beachten Sie, dass wenn SDV1 = 3 ist, ein Faserversagen aufgetreten ist. Es überrascht nicht, dass wir SDV1 = 3 nie in den Ergebnisse sehen. Da wir die Löschkriterien für Elemente des Typs FIBER verwendet haben, werden die Elemente bei einem Faserversagen sofort gelöscht.
Wir sehen, dass sich der Ausfall nach außen von den Kanten der Nut aus verbreitet. Das Prüfstück wird letztendlich zwischen Inkrement 50 und 51 in zwei geteilt. Durch Verwendung der Funktion Job Monitor konnten wir die Analyse bei Inkrement 54 beenden, sodass wir uns das Ausführen von 46 % des Belastungsverlaufs gespart haben.
