In der ersten Übungslektion wurde in Patran ein Modell einer Verbundplatte erstellt und mit Helius PFA analysiert, um die progressive Ausfallreaktion der Platte zu simulieren. Diese Übungslektion enthält Anweisungen zum Ändern einer vorhandenen MSC Nastran-Massendatendatei, um die Kompatibilität mit Helius PFA zu erreichen. Die MSC Nastran-Massendatendatei basiert auf dem Problem in Übungslektion 1, es sei denn, alle Helius PFA-spezifischen Änderungen wurden weggelassen. Daher sind das Netz, das Layup, die Abmessungen usw. für dieses Modell identisch mit dem Netz, dem Layup, Abmessungen usw. für das Modell aus Übung 1.
Die folgenden Abschnitte der Massendatendatei werden in dieser Übungslektion geändert, um Helius PFA zu unterstützen.
- Materialdefinition
- Schrittdefinition
- Ausgabedefinition
- Definition des Benutzer-Unterprogramms

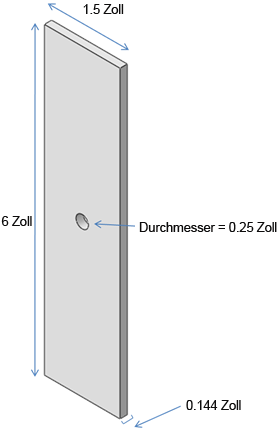

Das Modell basiert auf Testergebnissen auf Prüfstückebene vom National Institute for Aviation Research (NIAR). Genau genommen basiert es auf einer OHT-Platte (Open-Hole Tension) aus T700/2510. Das Plattenlayup ist [45/0/-45/90]3S, und die Plattenbemaßungen sind unten angegeben.
Die in diesem Lernprogramm verwendete unveränderte Massendatendatei (Tutorial_2_Nastran.bdf) steht hier zum Download bereit.
