Erstellen des Bauteils

Das Erstellen der Bauteilgeometrie ist normalerweise der erste Schritt bei der Entwicklung eines Finite-Element-Modells.

1. Öffnen Sie Patran (2013 oder höher).
2. Erstellen Sie eine neue Datenbank (File > New) mit dem Namen Tutorial_3_Nastran.db. Stellen Sie sicher, dass der Analysecode auf MSC.Nastran und der Analysetyp auf Structural gesetzt ist.
3. Klicken Sie auf File > Import und navigieren Sie zum Speicherort von Tutorial_3_Nastran.bdf. Stellen Sie sicher, dass die Quelle auf MSC.Nastran Input gesetzt ist.
   Anmerkung: Die Massendatendatei Tutorial_3_Nastran.bdf steht hier zum Download bereit.

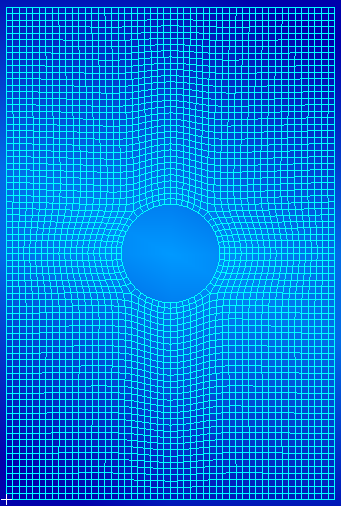

4. Klicken Sie auf Apply, um das Netz zu importieren. Das Prüfstück sollte wie unten dargestellt angezeigt werden.
