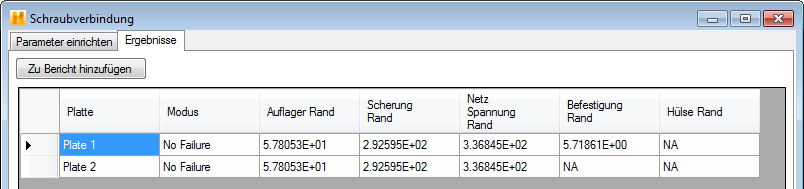

Die Registerkarte Ergebnisse zeigt eine Reihe nützlicher Größen für die Analyse der Schraubverbindung an. Für jede Platte in der Verbindung wird der Fehlermodus, Auflager Rand, Scherung Rand, Netz Spannung Rand, Befestigung Rand und Hülse Rand angezeigt.
- Modus: Wird ein Ausfall prognostiziert, wird in dieser Spalte der jeweilige Fehlermodus angezeigt. Es gibt drei Fehlermodi: Auflager, Scherung und Netzspannung.
- Auflager Rand: Als Sicherheitsfaktor minus eins (= FOS - 1) für Fehlermodus Auflager festgelegt. Wird ein Auflagerausfall prognostiziert, ist Auflager Rand < 0.
- Scherung Rand: Als Sicherheitsfaktor minus eins (= FOS - 1) für Ausfall durch Scherung festgelegt. Wird ein Ausfall durch Scherung prognostiziert, ist Scherung Rand < 0.
- Netz Spannung Rand: Als Sicherheitsfaktor minus eins (= FOS - 1) für Fehlermodus Netzspannung festgelegt. Wird ein Netzspannungsausfall prognostiziert, ist Netz Spannung Rand < 0.
- Befestigung Rand: Als Sicherheitsfaktor minus 1 (= FOS - 1) für die Schraube festgelegt. Wird ein Ausfall der Befestigung prognostiziert, ist Befestigung Rand < 0. Der Wert für Befestigung Rand wird unabhängig vom Verbindungsdesign immer in der Zeile für Platte 1 angezeigt.
- Hülse Rand:: Wenn eine Befestigungshülse in der Simulation enthalten ist, ist Hülse Rand als Sicherheitsfaktor minus eins (= FOS - 1) für die Hülse festgelegt. Wird ein Ausfall der Hülse prognostiziert, ist Hülse Rand < 0. Der Wert für Hülse Rand wird unabhängig vom Verbindungsdesign immer in der Zeile für Platte 1 angezeigt. Wenn keine Befestigungshülse in der Analyse enthalten ist, wird für Hülse Rand k. A. angezeigt.
