Berechnen Sie die transversale Durchbiegung einer einfach abgestützten Platte oder einer Platte mit Schelle.

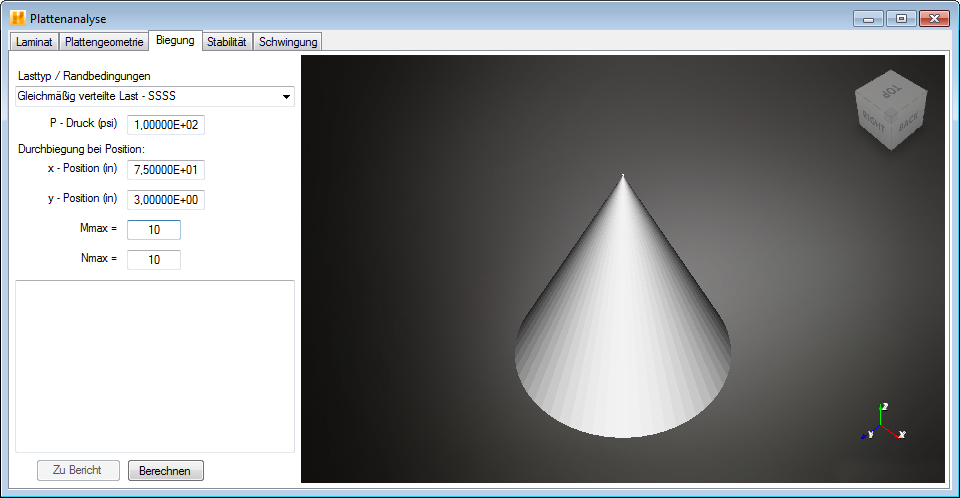

Um eine Biegungsanalyse einer laminierten Verbundplatte unter Querlast durchzuführen, wählen Sie im Fenster Plattenanalyse die RegisterkarteBiegung. Nachdem Sie die Registerkarten Laminat und Plattengeometrie ausgefüllt haben, führen Sie die folgenden fünf Schritte auf der Registerkarte Biegung durch (siehe Abbildung unten):
- Lasten und Randbedingungen eingeben: Im Dropdown-Menü Lasttyp / Randbedingungen können Sie aus drei verschiedenen Kombinationen aus Querkräften und Randbedingungen auswählen:

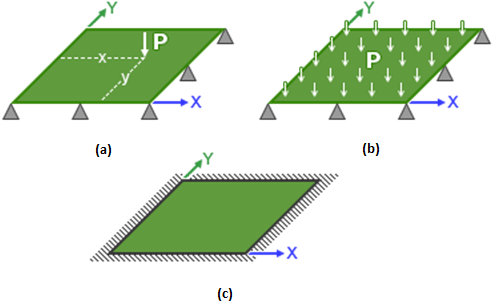

- Konzentrierte Last - SSSS ist eine konzentrierte Querkrafteinwirkung auf alle vier Kanten einer Platte bei einfach abgestützten Randbedingungen (siehe Teil (a) der Abbildung unten).
- Gleichmäßig verteilte Last - SSSS ist eine gleichmäßig verteilte Querkrafteinwirkung auf alle vier Kanten einer Platte bei einfach abgestützten Randbedingungen (siehe Teil (b) der Abbildung unten).
- Gleichmäßig verteilte Last - CCCC ist eine gleichmäßig verteilte Querkrafteinwirkung auf alle vier Kanten einer Platte bei Randbedingungen mit Schelle (siehe Teil (c) der Abbildung unten).
- Größe der Querlast angeben: Im Feld P - Druck können Sie die Größe der angewendeten Querlast angeben. Bei Verwendung der Bedingung Gleichmäßig verteilte Last - SSSS oder Gleichmäßig verteilte Last - CCCC müssen Sie den Druck angeben, um die Querlast zu definieren. Bei Verwendung der Bedingung Konzentrierte Last - SSSS müssen Sie die Nettokraft angeben, um die Querlast zu definieren.
- X-, Y-Position für die Berechnung der Lösung festlegen: In den Feldern X-Position und Y-Position können Sie die X- und Y-Position angeben, an der die Lösung (d. h. transversale Durchbiegung und Biegemomente) während der Biegeanalyse der Platte berechnet wird. Beachten Sie, dass bei Verwendung der Bedingung Konzentrierte Last - SSSS die konzentrierte Kraft an demselben Punkt angewendet werden sollte, an dem auch die Lösung berechnet wird. Die Darstellung der Platte wird bei Eingabe der X- und Y-Position aktualisiert.
- Anzahl der Modi für die doppelte Sinus-Reihenlösung angeben: In den Feldern M max und N max können Sie die Anzahl der Sinusmodi eingeben, die für die globale X- und Y-Richtung bzw. für die Darstellung der transversalen Durchbiegung und Querlast verwendet werden sollen (siehe Gleichungen 6.1). Da die Ganzzahlwerte von mmax nmax erhöht werden, wird die transversale Durchbiegung genauer dargestellt. In den meisten Fällen ist mmax = nmax = 10 eine hinreichend genaue Lösung. Die Lösung wird jedoch sehr effizient erstellt, daher erhalten Sie auch bei mmax = nmax = 100 eine schnelle Lösung.
- Ergebnisse berechnen: Nachdem Sie alle Daten zur Problemdefinition sowie Lösungssteuerungsdaten eingegeben haben, klicken Sie auf Berechnen, um die Plattenbiegungslösung zu berechnen. Die Lösung wird im Anzeigefenster angezeigt. Es enthält die transversale Durchbiegung und die resultierenden Momente Mx, My und Mxy, die am benutzerdefinierten Punkt in der Platte berechnet wurden.
