Plattenstabilität

Berechnen Sie die kritische Knicklast einer Platte bei uniaxialer oder biaxialer Kompression in der Ebene.

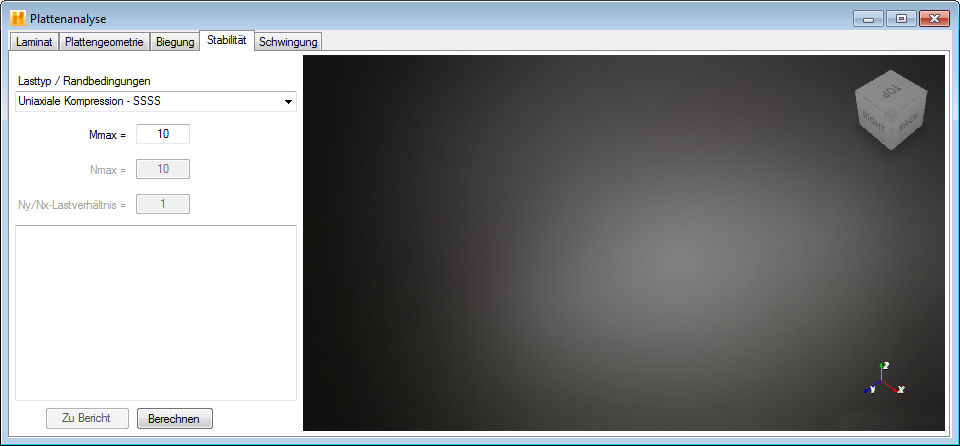

Um eine Stabilitätsanalyse der Laminat-Verbundplatte durchzuführen, wählen Sie im Fenster Plattenanalyse die Option Stabilität aus. Nachdem Sie die Registerkarten Laminat und Plattengeometrie ausgefüllt haben, führen Sie die folgenden vier Schritte auf der Registerkarte Stabilität durch (siehe Abbildung unten):

1. Lasten und Randbedingungen eingeben: Im Dropdown-Menü Lasten und Randbedingungen können Sie aus drei verschiedenen Kombinationen aus Querkräften und Randbedingungen auswählen:

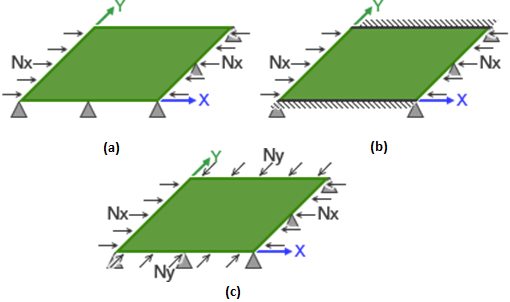

   • Uniaxiale Kompression - SSSS kennzeichnet eine uniaxiale Drucklast in globaler X-Richtung, die auf eine an allen vier Kanten einfach abgestützte Platte angewendet wird (siehe (a) in Abbildung unten).
   • Uniaxiale Kompression - SSCC kennzeichnet eine uniaxiale Drucklast in globaler X-Richtung, die auf eine Platte angewendet wird, die entlang der Breite einfach abgestützt und entlang der Länge geklemmt ist (siehe (b) in Abbildung unten).
   • Biaxiale Kompression - SSSS kennzeichnet eine biaxiale Drucklast in globaler X- und Y-Richtung, die auf eine an allen vier Kanten einfach abgestützte Platte angewendet wird (siehe (c) in Abbildung unten).
2. Anzahl der Modi für die doppelte Sinus-Reihenlösung angeben: In den Feldern m _max und n _max können Sie die Anzahl der Sinusmodi eingeben, die für die globale X- und Y-Richtung bzw. für die Darstellung der transversalen Durchbiegung und Querlast verwendet werden sollen (siehe Gleichungen im Abschnitt Plattenmodul). Da die Ganzzahlwerte von m_max n_max erhöht werden, wird die transversale Durchbiegung genauer dargestellt. In den meisten Fällen ist m_max = n_max = 10 eine hinreichend genaue Lösung. Die Lösung wird jedoch sehr effizient erstellt, daher erhalten Sie auch bei m_max = n_max = 100 eine schnelle Lösung.
3. Verhältnis von Querdruck zu axialem Druck angeben: Wenn Sie die Bedingung Biaxiale Kompression - SSSS verwenden, müssen Sie das Verhältnis zwischen Querdrucklast (globale Y-Richtung) und axialer Querlast (globale X-Richtung) angeben, das beibehalten werden soll. Geben Sie das Verhältnis in das Feld Ny/Nx-Lastverhältnis ein.
4. Ergebnisse berechnen: Nachdem Sie alle Daten zur Problemdefinition sowie Lösungssteuerungsdaten eingegeben haben, klicken Sie auf Berechnen, um die Plattenstabilitätslösung zu berechnen. Die Lösung wird im Anzeigefenster angezeigt. Sie zeigt die kritische Knicklast der laminierten Platte, ausgedrückt als resultierende Kraft.
