Stücklisten in Übersichtszeichnungen

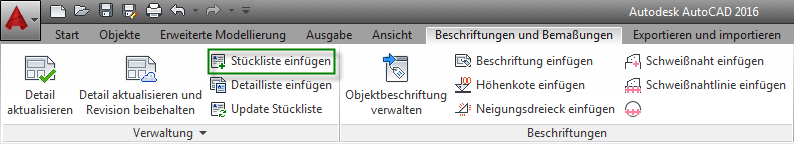

Der bisherige Befehl Liste einfügen wurde überarbeitet, sodass Sie jetzt Stücklisten in Übersichtszeichnungen erstellen können. Der Name des Befehls in der Multifunktionsleiste wurde in Stückliste einfügen geändert, und er befindet sich an derselben Stelle wie zuvor: Registerkarte Beschriftungen und Bemaßungen > Gruppe Management :

Der Arbeitsablauf zum Erstellen der Liste ist derselbe wie in früheren Versionen der Software: Sie müssen in einer Übersichtszeichnung zuerst den Befehl in der Multifunktionsleiste aufrufen und dann die Position der Liste mit zwei Mausklicks (für die Endpunkte der Diagonale der Liste) festlegen.

Nachdem Sie die Liste positioniert haben, wird das Fenster mit den Listeneigenschaften angezeigt. Wählen Sie im Fenster mit den Listeneigenschaften eine Listenvorlage.

Nachdem Sie die Vorlage gewählt haben, schließen Sie das Eigenschaftenfenster und verwenden den Befehl Update Stückliste in der Multifunktionsleiste, um die Liste mit den gewünschten Werten auszufüllen.

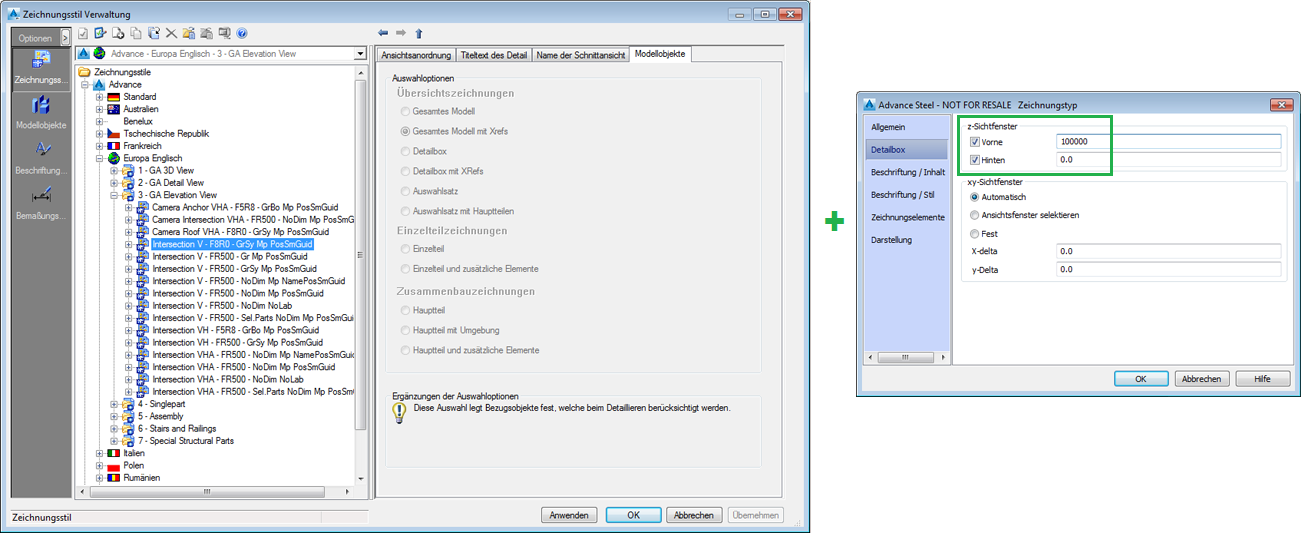

Anmerkung: Bei Teilübersichten, die unter Verwendung eines Zeichnungsstils erstellt wurden, für den in der Modellobjektauswahl (unter Zeichnungsstil Verwaltung) eine der Optionen Gesamtmodell oder Gesamtes Modell mit Xrefs verwendet wird, enthalten Stücklisten, die für die betreffende Ansicht erstellt werden, sämtliche Objekte aus dem Modell, nicht nur die von der Detailbox umschlossenen.

In Stücklisten, die für diesen Typ von Teilübersichten erstellt werden, wird am unteren Ende eine Warnung angezeigt, die darauf hinweist, dass der Inhalt der Liste nicht mit dem Inhalt der Teilübersicht übereinstimmt. Dieser Text ist Bestandteil der Stückliste. Er weist denselben Textstil auf und wird zusammen mit ihr verschoben. Er kann nicht entfernt werden.

Wenn für den Detailstil eine der Optionen Detailbox oder Detailbox mit XRefs verwendet wird, wird dieser Text nicht an die Stückliste angefügt.

Anmerkung: Die in der Liste für einzelne Teile angezeigten Mengen sind Gesamtmengen. Bei Teilübersichten werden in der Liste die im ganzen Modell vorhandenen Gesamtmengen für jedes einzelne Teil angezeigt, auch wenn nicht alle diese identischen Objekte in der Ansicht dargestellt werden.

Anmerkung: Bei Modellen ohne Nummern werden alle Mengen in der Liste im Singular angezeigt.

Anmerkung: Wenn die Zeichnung Details sowohl für Hauptteile als auch für Einzelteile enthält, werden nur die Elemente aus dem Detail für das Hauptteil in die für die gesamte Zeichnung erstellte Stückliste aufgenommen.

Anmerkung: Wenn die Zeichnung sowohl Details für Hauptteile als auch Übersichten enthält, werden nur die Elemente aus dem Detail für das Hauptteil in die für die gesamte Zeichnung erstellte Stückliste aufgenommen. Wenn Sie eine Stückliste für die Übersicht erstellen möchten, verwenden Sie dazu den Befehl Detailliste einfügen.

Anmerkung: Wenn die Zeichnung sowohl Details für Einzelteile als auch Übersichten enthält, werden sämtliche Elemente aus diesen Ansichten in die Stückliste aufgenommen.
