Neue Eigenschaften für Schweißnähte wurden hinzugefügt und sind im Dialogfeld Schweißnaht Eigenschaften verfügbar:

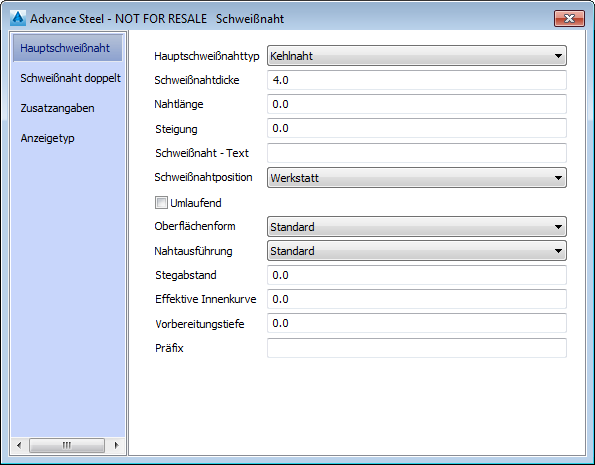

Registerkarte Hauptschweißnaht:
- Nahtlänge: Wertefeld, per Vorgabe leer
- Steigung: Wertefeld, per Vorgabe leer
- Nahttext: Wertefeld, per Vorgabe leer
- Stegabstand: Wertefeld, per Vorgabe leer
- Vorbereitungstiefe: Wertefeld, per Vorgabe leer
- Präfix: Wertefeld, per Vorgabe leer

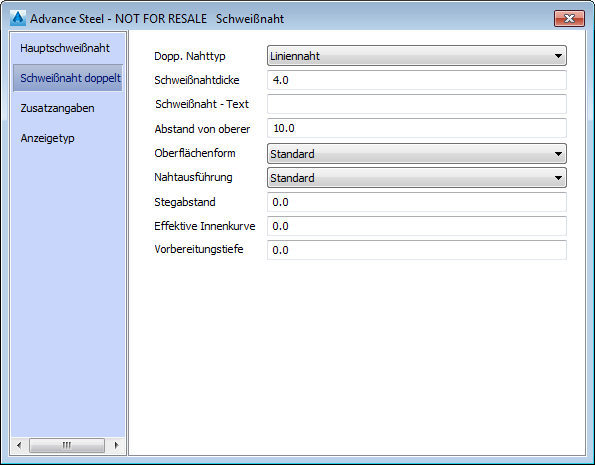

Registerkarte Schweißnaht doppelt:
- Nahttext: Wertefeld, per Vorgabe leer
- Stegabstand: Wertefeld, per Vorgabe leer
- Effektive Innenkurve: Wertefeld, per Vorgabe leer
- Vorbereitungstiefe: Wertefeld, per Vorgabe leer
Neue Schweißvorlagenkonfiguration (Details) : Die Schweißvorlage befindet sich im Ordner Symbole und hat den Namen WeldTemplate.dwg.

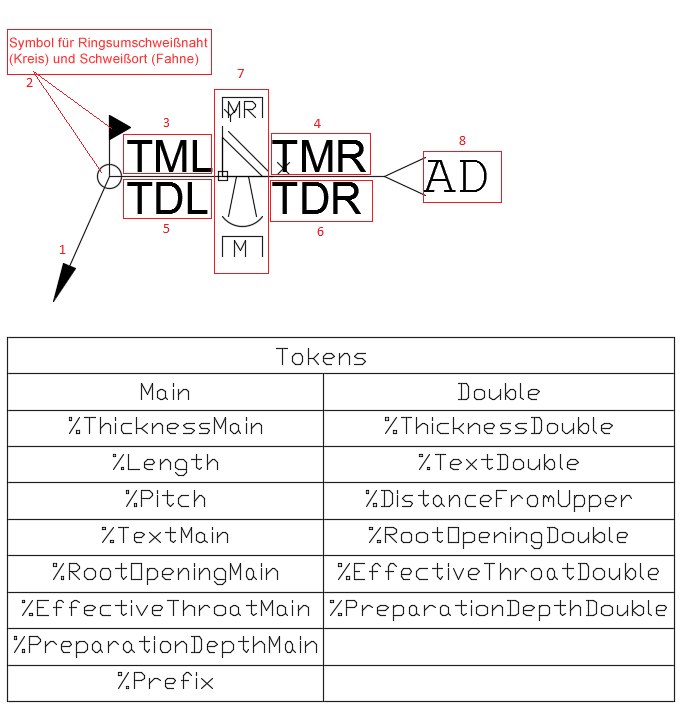

Konfigurierbare Einstellungen (siehe Abbildungen):
- Führungslinie: Pfeil, Farbe, Linientyp, Linienstärke (1)
- Symbole (Ringsum schweißen, Symbol für Schweißort, Nahttyp, Form, Schweißvorbereitung): Farbe, Design, Position (2, 7)
Anmerkung: Die Symbole (2, 7) sind auf Layernamen abgestimmt. Wenn Sie das Symbol auf einem bestimmten Layer speichern, ändert sich das Design des Symbols. Die Layernamen für Schweißnähte befinden sich in
AstorBase.mdb
>
Tabelle WeldType
, zur Aktivierung der Schweißnähte auch im Nahtdialogfeld oder in
Management Tools
>
Tabelleneditor
>
AstorBase > WeldType
.
- Attributtext für Hauptschweißnaht: Anzeige der gewünschten Schweißnahtinformationen aus der Tabelle unten (linke Spalte), Textfarbe, Textstil, Textposition (3, 4)
- Attributtext für doppelte Schweißnaht: Anzeige der gewünschten Schweißnahtinformationen aus der Tabelle unten (rechte Spalte), Textfarbe, Textstil, Textposition (5, 6)
- Zusätzliche Informationen: Farbe, Textstil (8)
Anmerkung: Für Schweißnahtinformationen, die in Attribute aufgenommen werden, wird die konfigurierte Variable angezeigt, falls dieselben Informationen auch im Dialogfeld Schweißnaht angezeigt werden. Beim Entfernen einer der Variablen aus dem Attribut wird die entsprechende Information auch aus der Schweißnahtbeschriftung entfernt. Dies geschieht selbst dann, wenn sie im Dialogfeld Schweißnaht festgelegt wurde.
Anmerkung: Für ISO-Normen steht eine Vorlage mit Ausrichtungslinie zur Verfügung, die zusammen mit der Version English_International von AS installiert wird und im Management Tool wie folgt gewählt werden kann:
Voreinstellungen
>
Zeichnung-Allgemein
>
Allgemein
>
Name der voreingestellten Schweißvorlagendatei
: WeldTemplate.dwg oder WeldTemplateOrientationLine.dwg.

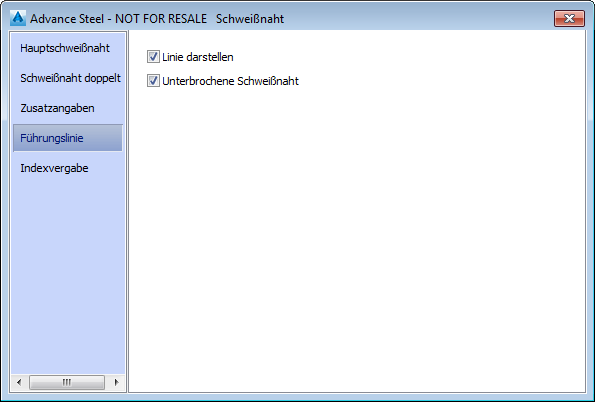

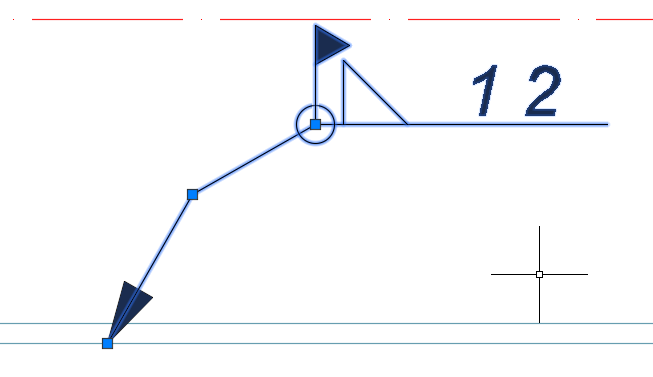

Griffpunkt auf der Führungslinie des Schweißsymbols:
- Griffpunkt auf der Führungslinie zur Erleichterung der Neupositionierung der Beschriftung.
- Kontrollkästchen für das Abknicken der Linie im Dialogfeld Schweißnaht Eigenschaften.
