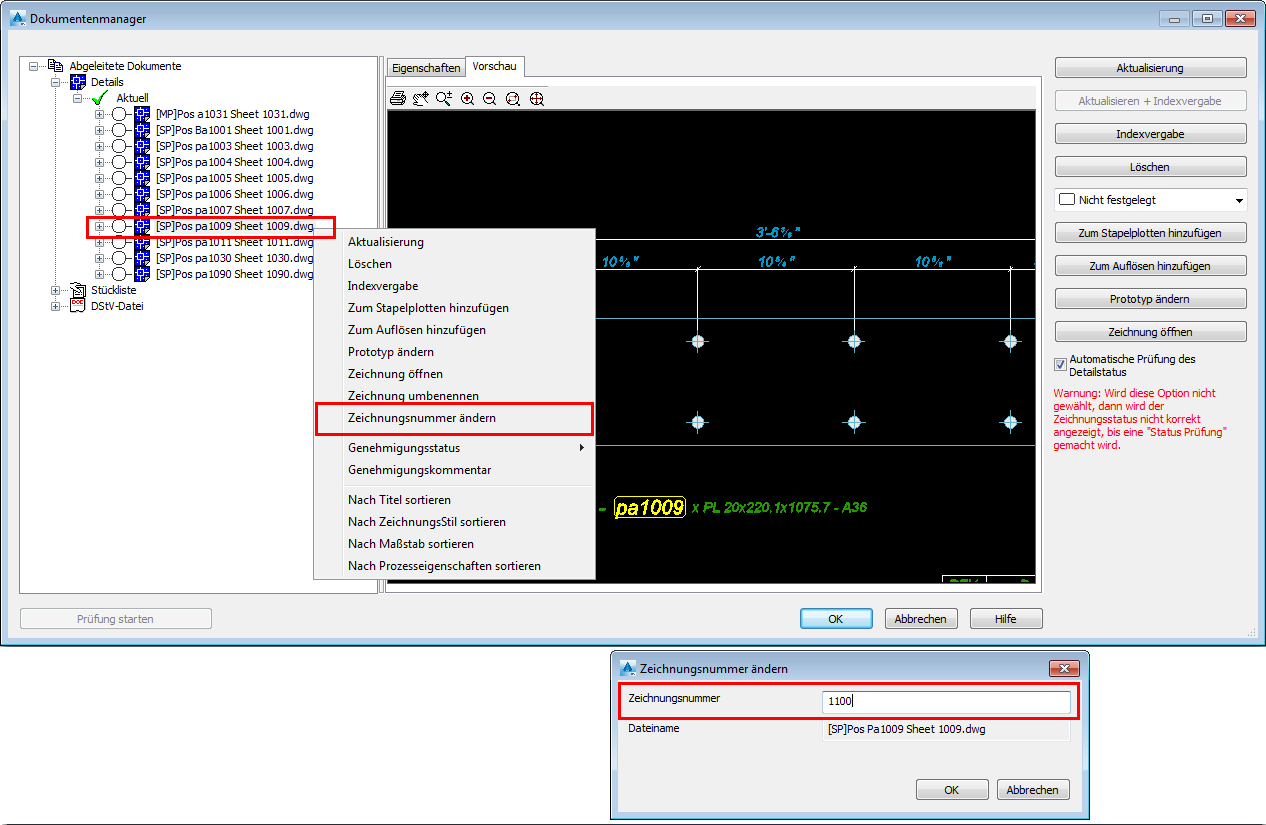

Sie können die Zeichnungsnummer über das Kontextmenü ändern.

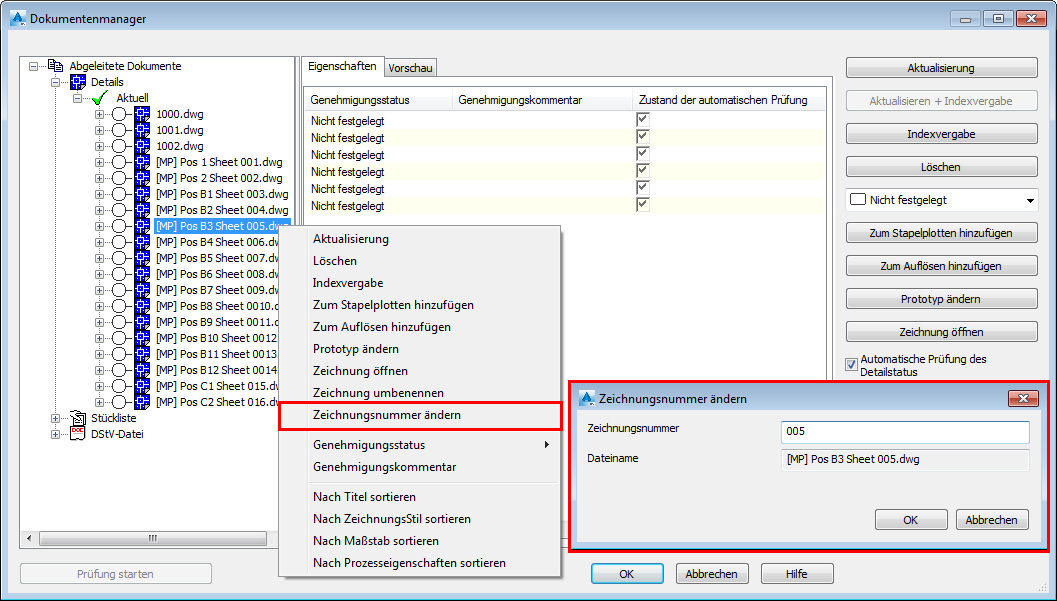

- Wählen Sie im Dokumentenmanager eine Detailzeichnung aus, und klicken Sie mit der rechten Maustaste.
- Wählen Sie im Kontextmenü die Option Zeichnungsnummer ändern.

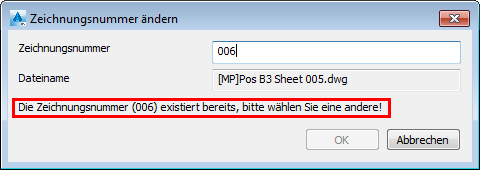

- Es wird ein Dialogfeld angezeigt, in dem Sie die Zeichnungsnummer zuweisen können.
\
Wenn Sie die Option Zeichnungsnummer für die Nummerierung verwenden:
- Wenn Sie eine Detailzeichnung neu nummerieren, wird sie in die Kategorie Update erforderlich eingeordnet. Nachdem Sie für das Detail den Befehl Aktualisierung für die Beschriftung ausgeführt haben, wird die ET- oder HT-Nummer des Teils entsprechend aktualisiert.
- Wenn der Dateiname die Variable für die Zeichnungsnummer enthält und Sie diese nicht mithilfe des Befehls Zeichnung umbenennen ändern, wird diese Änderung nach Ausführung des Befehls Aktualisierung für die Beschriftung auch in den Namen der Zeichnung übernommen.

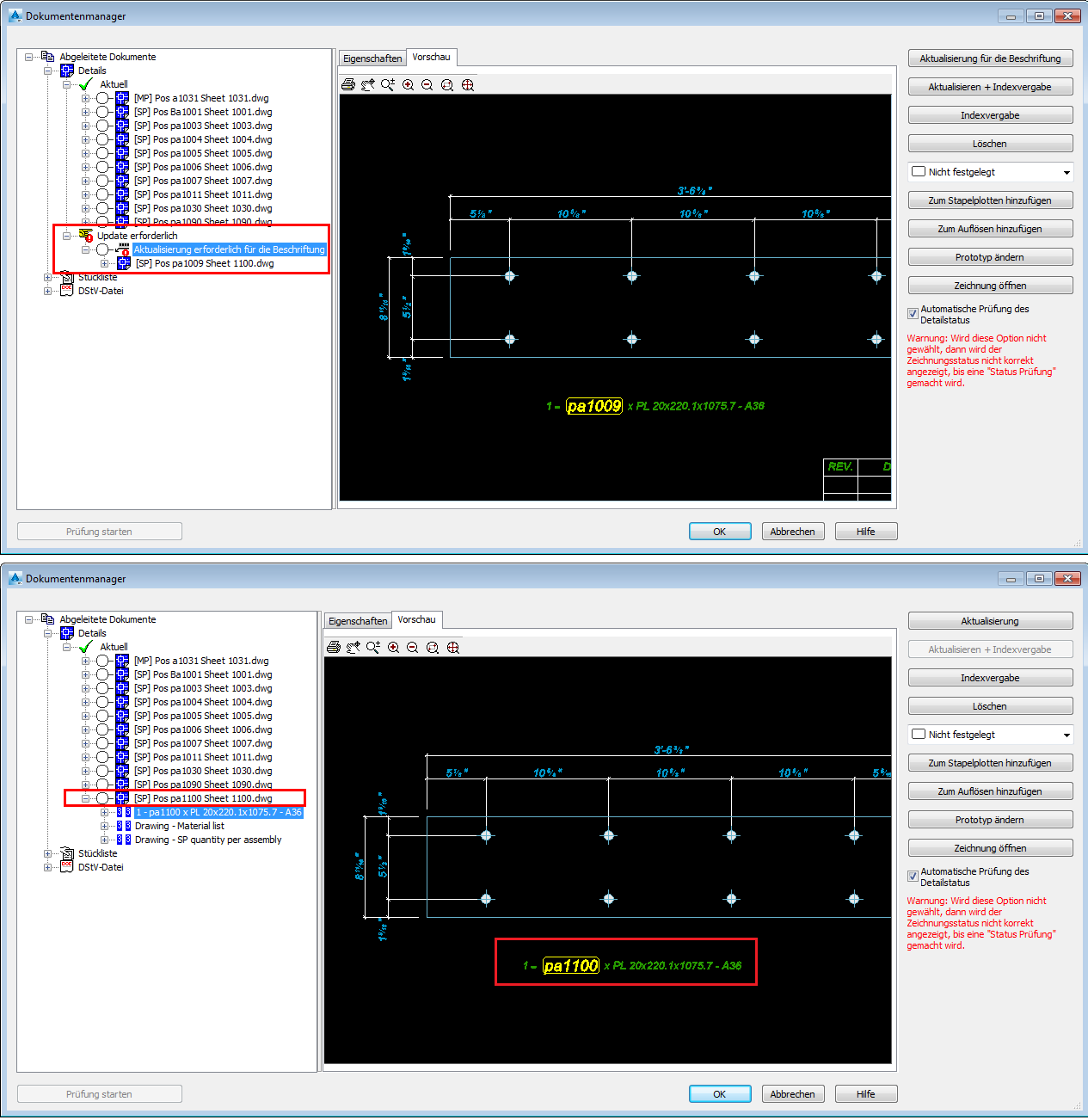

In diesem Beispiel wurde die folgende Zeichnung neu nummeriert: [SP] Pos pa1009 Sheet 1009.dwg
Sie wurde von 1009 in 1100 umbenannt, und das Detail wurde wie folgt in die Update-Kategorie verschoben: [SP] Pos pa1009 Sheet 1100.dwg
Nach Ausführung des Befehls Aktualisierung für die Beschriftung wurde der Name des Details automatisch in [SP] Pos pa1100 Sheet 1100.dwg geändert.
-

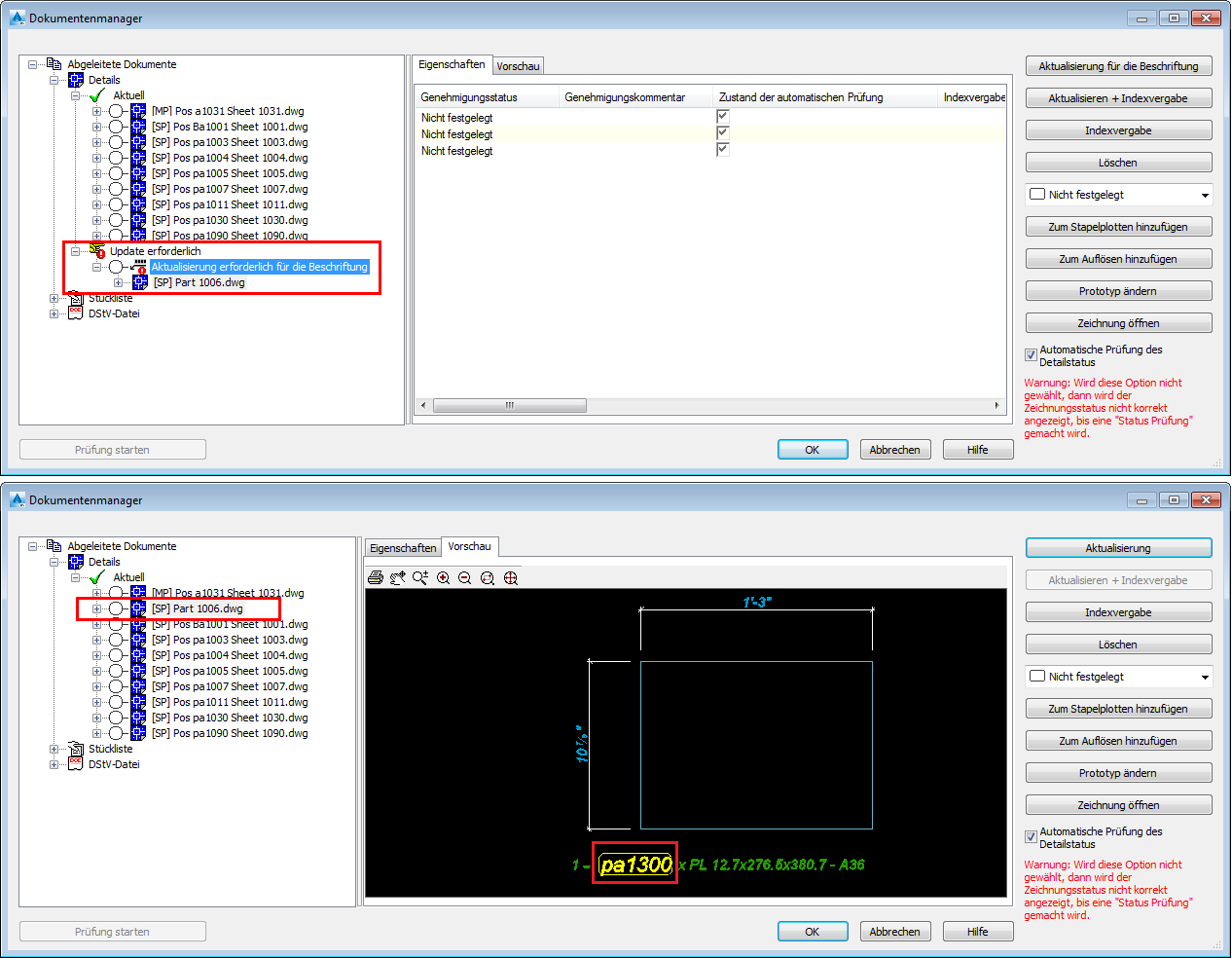

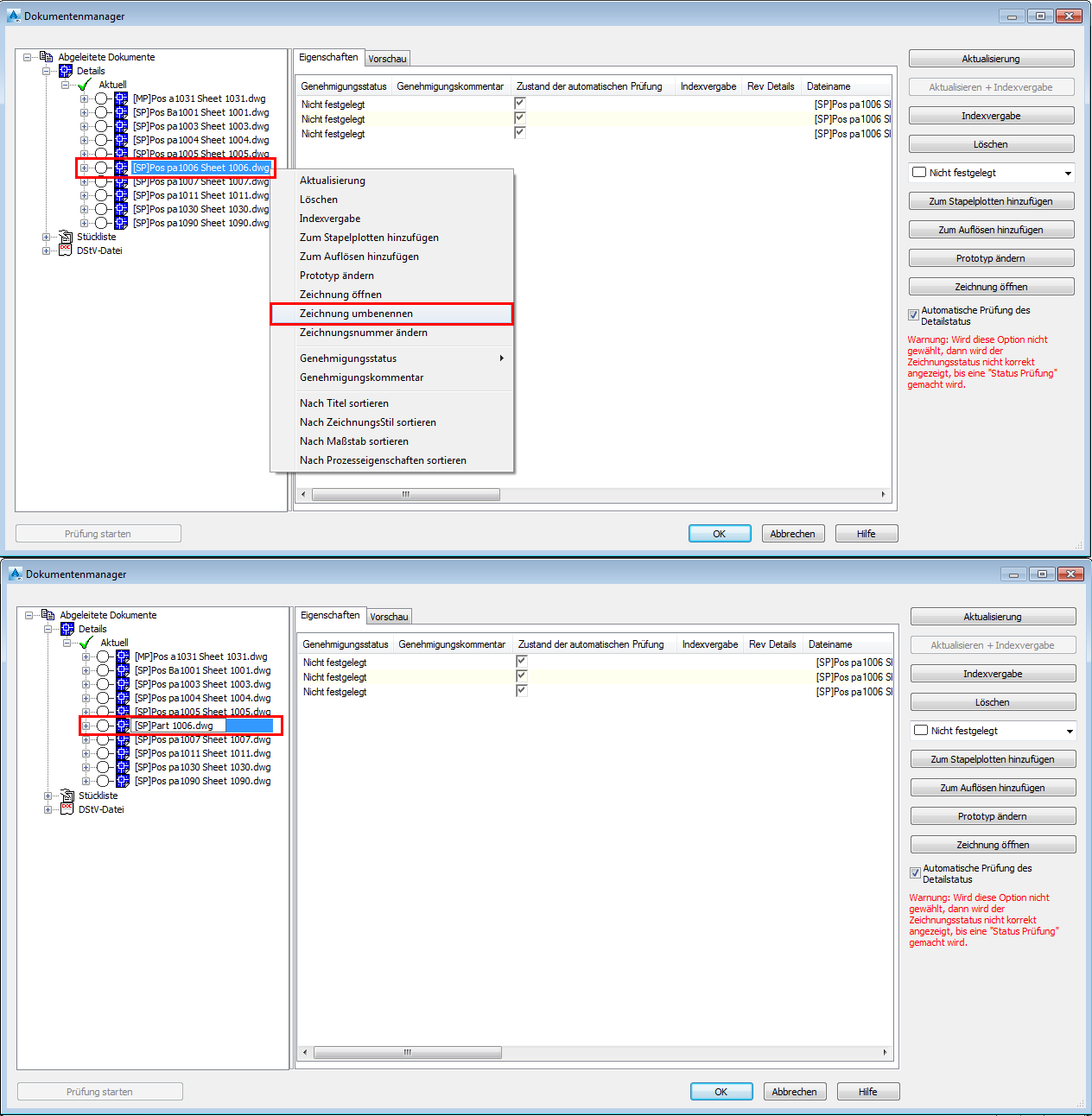

Wenn Sie einen Dateinamen mithilfe des Befehls Zeichnung umbenennen ändern und anschließend mithilfe des Befehls Zeichnungsnummer ändern neu nummerieren, wird eine Warnmeldung angezeigt, die darauf hinweist, dass die "… Zeichnungsnummer im Dateinamen nicht aktualisiert wird". Die Detailzeichnung wird in die Kategorie Aktualisierung für die Beschriftung verschoben.
Wenn Sie die Aktualisierung durchführen, wird die ET- bzw. HT-Nummer des Teils in der Zeichnung aktualisiert, der Dateiname bleibt jedoch unverändert. Weitere Informationen finden Sie in den folgenden Abbildungen:
