Die Arbeitsfläche verbessert die Leistung von Advance Steel bei der Arbeit mit umfangreichen 3D-Modellen. Mithilfe dieser Funktion können Sie innerhalb des Modells eines Arbeitsbereich definieren und dabei die Detailgenauigkeit unterschiedlich festlegen. Außerhalb der Arbeitsfläche werden die Advance Steel-Objekte lediglich mit einfacher Grafik dargestellt. Innerhalb der Arbeitsfläche werden die Objekte mit voller Detaillierung dargestellt, und Sie können sie bearbeiten.

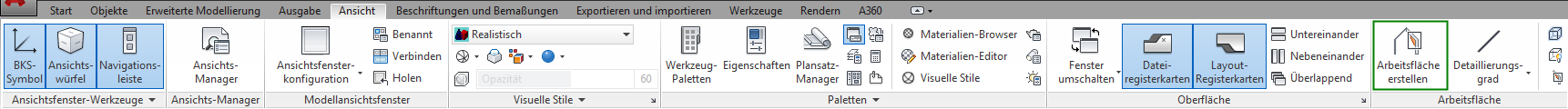

Sie definieren die Arbeitsfläche mithilfe des Befehls Arbeitsfläche erstellen: Klicken Sie in der Multifunktionsleiste auf Registerkarte Ansicht > Gruppe Arbeitsbereich .
Zum Definieren der Arbeitsfläche über die Ecken an den Enden ihrer Diagonale müssen Sie zwei Punkte festlegen. Die Detailgenauigkeit für die Objekte außerhalb der Arbeitsfläche kann bei der Erstellung definiert oder später mithilfe der vier Schaltflächen in der Multifunktionsleiste geändert werden.
Für die Elemente außerhalb der Arbeitsfläche stehen die folgenden Optionen für die Detailgenauigkeit zur Verfügung:
- Niedrig: Es werden lediglich Träger in Form von Linien angezeigt.
- Mittel: Es werden nur Träger einschließlich ihrer Querschnitte zusammen mit Kürzungen und Ausklinkungen angezeigt.
- Mittel mit Platten: Bleche (ohne Schnitte) sind ebenfalls sichtbar.
- Hoch: Träger und Bleche sind einschließlich aller ihrer Bearbeitungen sichtbar.

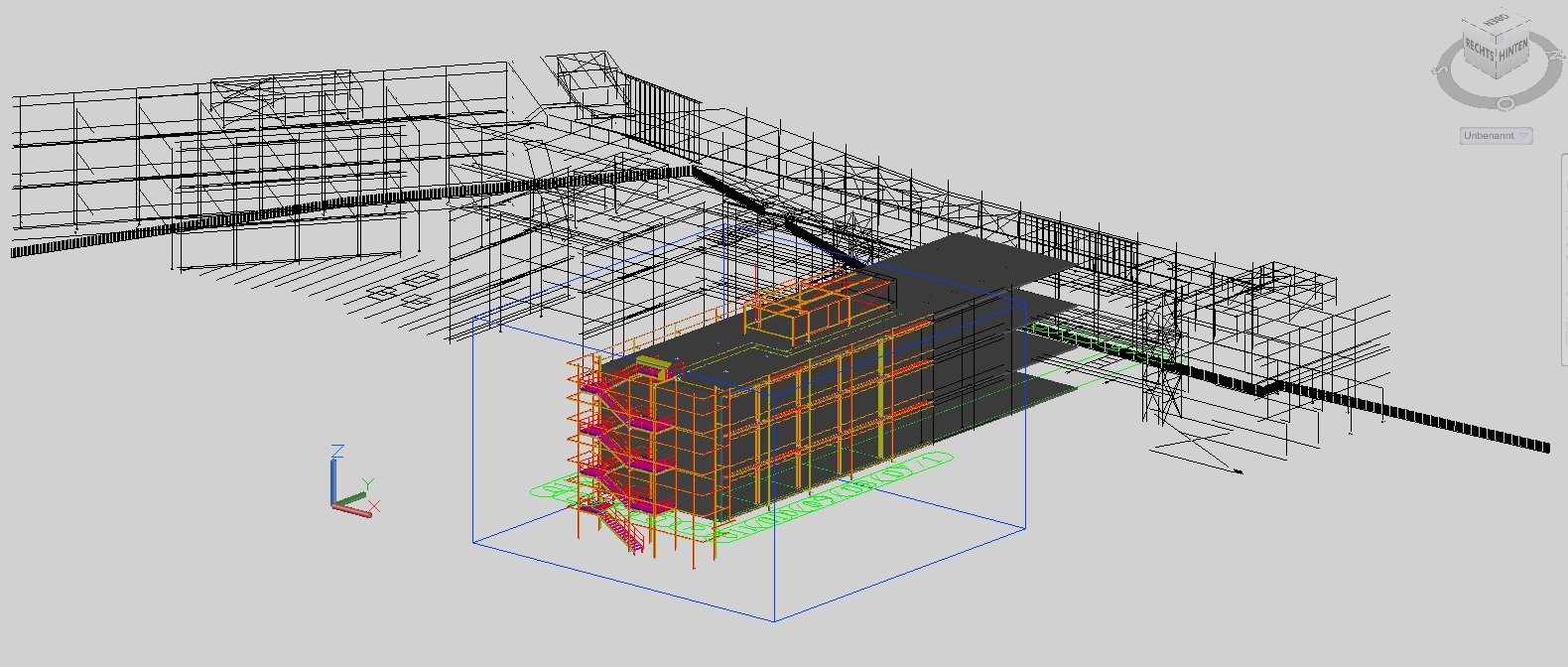

Abb. 1 Arbeitsfläche mit niedriger Detailgenauigkeit
