So zeigen Sie Eigenschaften an

Gehen Sie wie folgt vor, um die Anzeigeeinstellungen für beliebige Vorschaubilder anzugeben, die Sie in Ihre Auswertungsdatei einbeziehen möchten.

1. Öffnen Sie die Werkzeugpalette Bauteilliste, und wählen Sie das Werkzeug Raumauswertung.
   Anmerkung: Alternativ klicken Sie auf Registerkarte StartGruppe AbfrageRaumauswertung.
2. Klicken Sie auf Auswertungsoptionen.
3. Klicken Sie auf die Registerkarte Bilddarstellung.

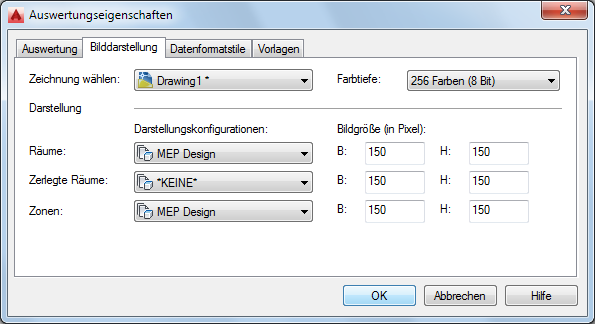

   Bilddarstellung für Raumauswertungsdokument

4. Wählen Sie die Zeichnung, für die Sie die Bildeigenschaften festlegen möchten.
   Anmerkung: Wenn Sie mehrere geöffnete Zeichnungen in die Auswertung einbeziehen möchten, müssen Sie die Bildeigenschaften für jede geöffnete Zeichnung separat festlegen.
5. Wählen Sie die gewünschte Farbtiefe für die Bilder in der Auswertungsdatei. Eine hohe Auflösung bietet zwar eine bessere Bildqualität, führt jedoch auch zu einer größeren Datei.
6. Wählen Sie für jede Objektkategorie (Räume, Flächennachweise und Zonen) die gewünschte Darstellungskonfiguration, und geben Sie die gewünschte Breite und Höhe für die Bildgröße an:
   Anmerkung: In der Liste werden nur die Darstellungskonfigurationen angezeigt, für die eine Darstellung für Räume, Zonen bzw. zerlegte Flächen aktiviert ist.
7. Klicken Sie auf OK.
