Gehen Sie wie folgt vor, um ein Tragwerk vom Anfangs- oder Endpunkt seiner Linie zu versetzen. Sie können vorhandene Versätze entfernen bzw. ändern oder dem Anfangs- oder Endpunkt eines Tragwerks einen Versatz hinzufügen. Sie können die Anfangs- und Endversätze eines Tragwerks auch über die Eigenschaftenpalette ändern.
- Wählen Sie das Tragwerk.
- Wählen Sie den Griff für den Anfangsversatz, verschieben Sie dann den Griff, bis der Wert für den gewünschten Anfangsversatz angezeigt wird, und klicken Sie einmal.
Ein positiver Wert für den Anfangsversatz verkürzt das Tragwerk auf seiner Achse (Linie), wohingegen ein negativer Wert das Tragwerk verlängert.

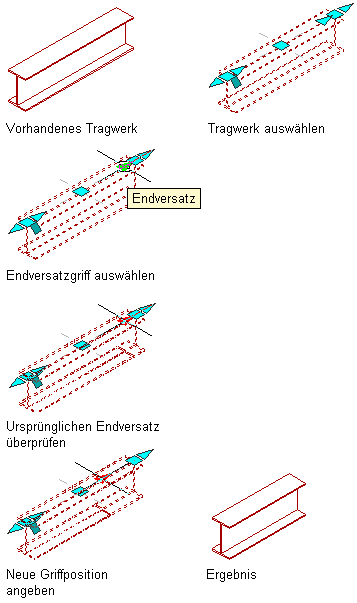

Ändern des Endversatzes eines Unterzugs mit Griffen
- Wählen Sie einen Griff für den Endversatz, verschieben Sie den Griff, bis der Wert für den gewünschten Endversatz angezeigt wird, und klicken Sie einmal.
Ein positiver Wert für den Endversatz verlängert das Tragwerk auf seiner Achse, wohingegen ein negativer Wert das Tragwerk verkürzt.
Nachdem Sie einen Griff gewählt haben, können Sie auch einen Wert eingeben, um den der Anfangs- oder Endversatz des Tragwerks vergrößert oder verkleinert werden soll.
