Gehen Sie wie folgt vor, um eine benutzerdefinierte Form für ein Tragwerk basierend auf einer Liniengrafik zu erstellen, die Sie gezeichnet oder auf eine andere Weise in die Zeichnung eingefügt haben.
- Erstellen Sie im Zeichnungsbereich drei Geometrien, um die Darstellungen für einen Plan mit hohem Detailgrad (Plan 1-50), einen Plan und einen Plan mit niedrigem Detailgrad der Form festzulegen. Sie können neue Geometrien zeichnen oder Geometrien aus bestehenden Formdefinitionen einfügen.
Für einen Plan mit niedrigem Detailgrad können Sie Linien, Bogen, Kreise oder Polylinien verwenden. Für einen Plan und einen Plan 1-50 verwenden Sie geschlossene Polylinien, Splines, Ellipsen oder Kreise. Beachten Sie, dass sich diese Objekte nicht schneiden dürfen.
- Wählen Sie ein Tragwerk aus.
- Klicken Sie auf
.
Im Stil-Manager wird der Ordner Architektonische Objekte geöffnet und Tragwerksformdefinitionen ausgewählt.
- Klicken Sie mit der rechten Maustaste auf Tragwerksformdefinitionen und anschließend auf Neu.

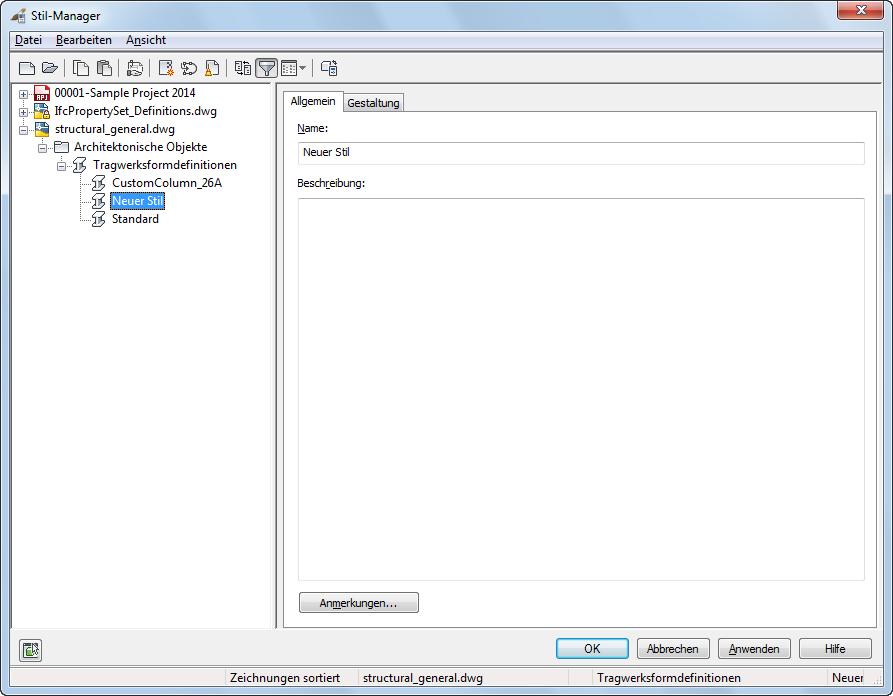

- Klicken Sie in den rechten Fensterausschnitt des Stil-Managers auf die Registerkarte Allgemein.
- Benennen Sie die neue Form, geben Sie eine Beschreibung ein, und klicken Sie auf die Registerkarte Gestaltung.
- Wählen Sie für Formgeometrie Niedriger Detailgrad, und klicken Sie auf
. - Wählen Sie im Zeichnungsbereich die Linien, Bogen, Kreise oder Polylinien aus, um die Darstellung der Form in einem Plan mit wenig Details zu definieren, und drücken Sie die EINGABETASTE.
- Wählen Sie einen Einfügepunkt.
Die Form wird mit niedrigem Detailgrad im Viewer unter der Registerkarte Gestaltung angezeigt.
- Wählen Sie für Formgeometrie Mittlerer Detailgrad, und klicken Sie auf .
- Wählen Sie im Zeichnungsbereich eine geschlossene Polylinie, Spline, Ellipse oder einen Kreis, um die Darstellung der Form in Draufsicht zu definieren.
- Wählen Sie einen Einfügepunkt, oder geben Sie s (Schwerpunkt) bzw. v (Vorheriger Punkt) ein, um die gewählte Form im Viewer zu positionieren.
- Wählen Sie für Formgeometrie Hoher Detailgrad, und klicken Sie auf .
- Wählen Sie im Zeichnungsbereich eine geschlossene Polylinie, Spline, Ellipse oder einen Kreis, um die Darstellung der Form in der Darstellung Plan 1-50 zu definieren.
- Wählen Sie einen Einfügepunkt, oder geben Sie s (Schwerpunkt) bzw. v (Vorheriger Punkt) ein, um die gewählte Form im Viewer zu positionieren.
- Wenn Sie einen neuen Tragwerksstil aus der Form erstellen möchten, klicken Sie auf
, geben einen Namen für den neuen Stil ein und klicken auf OK. - Klicken Sie auf OK, um die neue Form in der Liste Tragwerksformdefinitionen hinzuzufügen, und verlassen Sie den Stil-Manager.
Die neue Form kann jetzt den bestehenden Tragwerksstilen hinzugefügt werden.
