So erstellen Sie einen Querschnittansicht

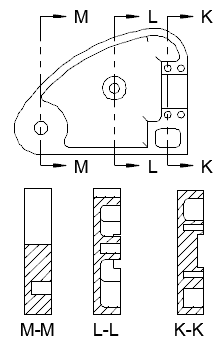

Eine Querschnittansicht wird erzeugt, indem ein Schnittprofil über die gesamte Länge des Objekts, das in der Schnittansicht dargestellt werden soll, erstellt wird.

1. Klicken Sie auf Registerkarte LayoutGruppe Ansicht erstellenDropdown-Liste SchnittVoll.
2. Klicken Sie auf die Ansicht, die Sie als übergeordnete Ansicht verwenden möchten. Der Richtungspfeil für den Anfangspunkt wird am Cursor angezeigt.
3. Klicken Sie in den Zeichenbereich, um den Anfangspunkt der Schnittlinie anzugeben. Der Richtungspfeil für den Endpunkt wird am Cursor angezeigt.
4. Klicken Sie in den Zeichenbereich, um den Endpunkt des Schnittliniensegments anzugeben. Eine Voransicht der Schnittansicht wird am Cursor angezeigt.
5. Verschieben Sie die Voransicht an die gewünschte Position, und klicken Sie, um die Ansicht zu platzieren.
   Tipp: Die Voransicht lässt sich nur in einer Richtung, die lotrecht zur Schnittlinie ist, verschieben. Um die Abhängigkeit zu lösen, tippen Sie auf die UMSCHALTTASTE. Um die Abhängigkeiten wiederherzustellen, tippen Sie erneut auf die UMSCHALTTASTE.
6. Klicken Sie auf Registerkarte Schnittansicht erstellenGruppe MethodeDropdown-Liste TiefeSchnittprofil. Finden
   Anmerkung: Wenn Sie Geometrie außerhalb der Schnittebene einbeziehen möchten, wählen Sie die Option Abstand und geben die Tiefe an, bis zu der Details einbezogen werden sollen.
7. Klicken Sie auf Registerkarte Schnittansicht erstellenGruppe ErstellenOK.
