So arbeiten Sie mit dem Erstellen von SPS-Zeichnungen aus einer Datendatei

Die SPS-E/A-Anforderungen eines Projekts im Tabellenkalkulations- oder Datenbankformat können die automatische Erstellung von schematischen E/A-Zeichnungen steuern.

Erstellen von SPS-Zeichnungen

1. Klicken Sie auf Registerkarte Daten importieren/exportierenGruppe ImportierenSPS-E/A-Dienstprogramm. Finden
2. Wählen Sie die Tabellenkalkulation, und klicken Sie auf Öffnen.
3. Geben Sie im Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A einen Wert für die Anfangszeilenreferenznummer für den ersten Stromlaufplan in der Zeichnung ein. Geben Sie weitere Optionen an, die für die Stromlaufplan-Querverweisnummern verwendet werden sollen.
4. Legen Sie fest, wie die Module in der Zeichnung positioniert werden sollen.
5. Klicken Sie auf Start.

   AutoCAD Electrical erstellt basierend auf den Informationen in der SPS-Tabellenkalkulation einen Satz SPS-E/A-Zeichnungen. Stromlaufpläne, Module, am Draht ausgerichtete Betriebsmittel und Drähte werden automatisch eingefügt.

Ändern und Speichern der Einstellungen

1. Klicken Sie auf Registerkarte Daten importieren/exportierenGruppe ImportierenSPS-E/A-Dienstprogramm. Finden
2. Wählen Sie die Tabellenkalkulation, und klicken Sie auf Öffnen.

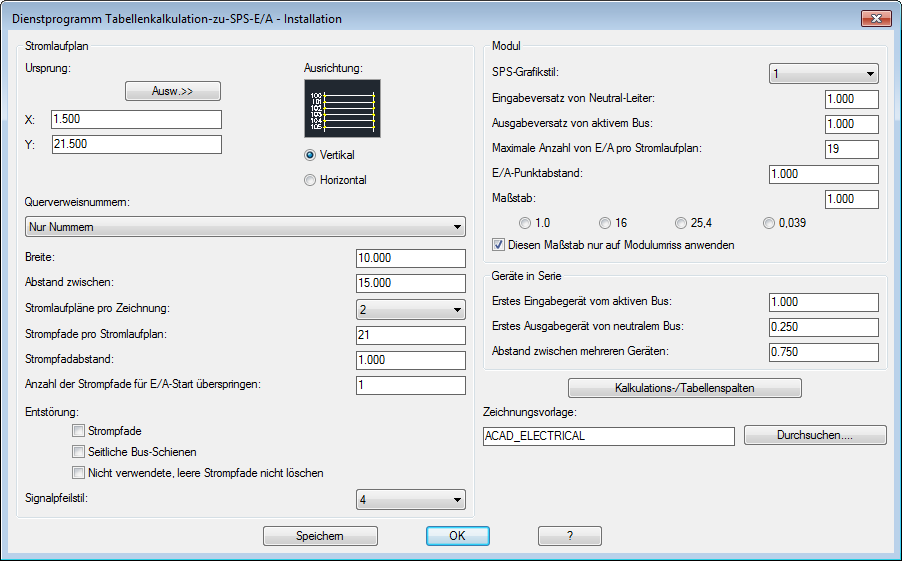

3. Klicken Sie auf Einrichten, um die Einrichtung der Zeichnung einschließlich folgender Einstellungen zu definieren:
   • Anzahl und Ausrichtung der Stromlaufpläne
   • Anzahl und Abstand der Stromlaufplan-Strompfade
   • SPS-Stil und -Maßstab
   • Platzierung und Abstand am Draht ausgerichteter Geräte
   • Zeichnungsvorlage

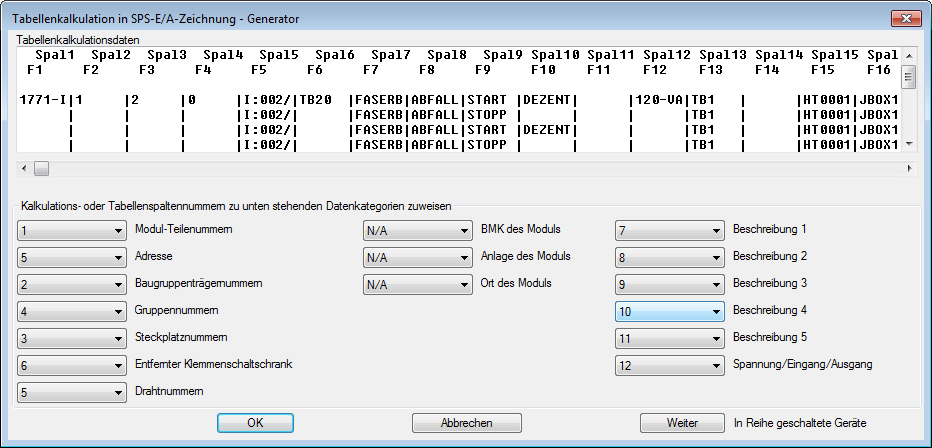

4. Klicken Sie auf Kalkulations-/Tabellenspalten, um die Spalten in der Tabellenkalkulation oder Datenbanktabelle den Datenwerten im Dienstprogramm zuzuordnen. Mit der ersten Seite dieses Dialogfelds ordnen Sie die Spaltendaten für die allgemeinen Modulinformationen zu.

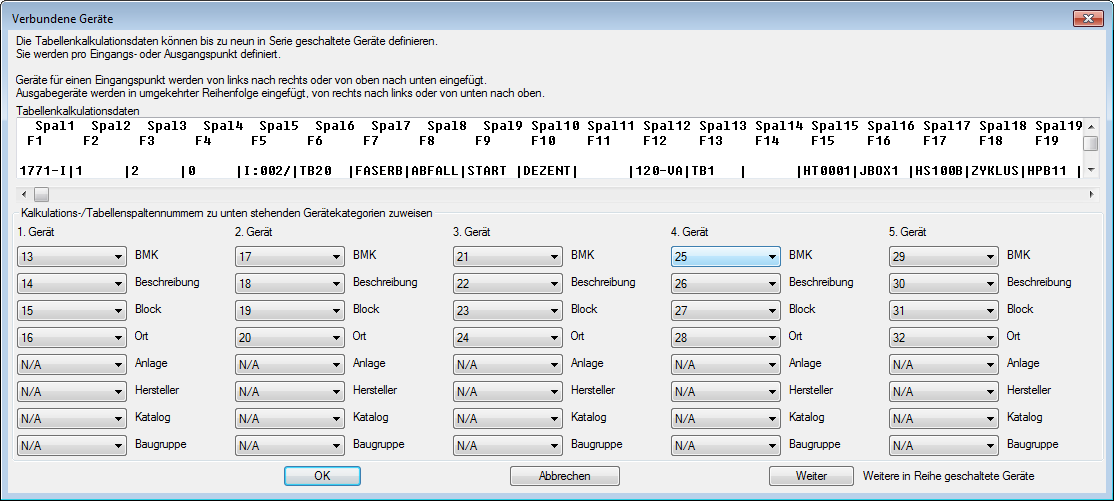

5. Klicken Sie auf Mehr, um die Spaltendaten für bis zu neun am Draht ausgerichtete verbundene Geräte für jeden E/A-Punkt zuzuordnen.

   Anmerkung: Wählen Sie N/A, wenn Sie keine Spalte haben, die einem Datenfeld zugeordnet werden soll.
6. Klicken Sie auf OK, bis Sie wieder zum Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A - Installation zurückkehren.
7. Klicken Sie auf Speichern, um die Einstellungen für die künftige Verwendung in einer Datei zu speichern.
8. Geben Sie einen Dateinamen für die .wdi-Einstellungsdatei ein, und klicken Sie auf Speichern.

Anwenden der gespeicherten Einstellungen

1. Klicken Sie auf Registerkarte Daten importieren/exportierenGruppe ImportierenSPS-E/A-Dienstprogramm. Finden
2. Wählen Sie die Tabellenkalkulation, und klicken Sie auf Öffnen.
3. Klicken Sie im Dialogfeld Dienstprogramm Tabellenkalkulation-zu-SPS-E/A auf Durchsuchen.
4. Wählen Sie eine zuvor gespeicherte .wdi-Datei, und klicken Sie auf Öffnen.

   Die gespeicherten Einstellungen werden wiederhergestellt und zum Erstellen der Zeichnungen verwendet.
