Hier können Sie eine Drahtnummer einfügen, bearbeiten, fixieren oder deren Fixierung aufheben.
Finden
Befehlseingabe:
AEEDITWIRENO
Drahtnummer bearbeiten bietet folgende Möglichkeiten:
- Ändern des Drahtnummerwerts
- Fixieren der Drahtnummer oder Aufheben der Fixierung der Drahtnummer
- Ändern der Sichtbarkeit der Drahtnummer
- Hinzufügen von Werten zu den Drahtnummernattributen W01BENUTZER-W10BENUTZER

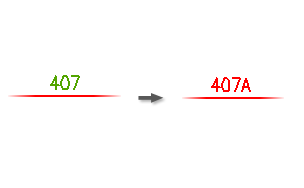

Wenn eine Drahtnummer fixiert wird, wird das zugehörige Attribut umbenannt und auf einen speziellen Layer für feste Drahtnummern verschoben. Sie können diesem Layer eine andere Farbe zuordnen, sodass die fixierten Drahtnummern leichter von den herkömmlichen Drahtnummern zu unterscheiden sind. Der Layername für feste Drahtnummern wird in das Dialogfeld Layer definieren eingegeben (im Dialogfeld Zeichnungseigenschaften
Zeichnungsformat).
|
Drahtnummer |
Gibt die Drahtnummer an. Wenn während des Einfügungs-/Bearbeitungsvorgangs eine vorhandene Drahtnummer gefunden wird, wird ein Warndialogfeld angezeigt. Diese Warnung weist Sie darauf hin, dass die Drahtnummer bereits existiert, und schlägt anhand des benutzerdefinierten Formats eine alternative Drahtnummer vor. Anmerkung: Deaktivieren Sie die Warnung im Dialogfeld Projekteigenschaften
Projekteinstellungen. Für jedes Projekt wird eine Fehlerprotokolldatei erstellt, unabhängig davon, ob Sie die Anzeige des Dialogfelds aktiviert haben. Die Warnung wird in der Protokolldatei gespeichert, die den Namen "<Projektname>_error.log" trägt und im Benutzerunterverzeichnis abgelegt wird. |
|
Text auswählen |
Trägt in das Bearbeitungsfeld für die Drahtnummer das ausgewählte Textobjekt ein. Mit Nach oben und Nach unten können Sie die Drahtnummer erhöhen oder verringern. |
|
Fest |
Fixiert die Drahtnummer, sodass diese bei einer späteren Verarbeitung durch das Dienstprogramm für automatische Drahtnummern nicht geändert wird. |
|
Sichtbar/Verborgen |
Blendet die Drahtnummer in der Zeichnung ein oder aus. Ausgeblendete Drahtnummern sind weiterhin vorhanden und werden in den Drahtberichten angezeigt. |
|
Attribute bearbeiten |
Bearbeiten Sie die W01BENUTZER-W10BENUTZER-Attribute. Diese Attributwerte können in verschiedene Berichte eingefügt werden. Anmerkung: Bearbeiten Sie diese Werte in jedem Drahtnummernblock in einem Netzwerk mit Signalpfeilen, um die Konsistenz zu wahren.
|
|
Zoomen |
Wenn die Ansicht angepasst wird, um einen Draht anzuzeigen, der sich außerhalb des Bildschirms erstreckt, wird mit Zoomen die vorherige Ansicht wiederhergestellt. |
