Fügt einen Draht mit automatischer Verbindung und Unterbrechungen bzw. Schleifen für Drahtkreuzungen ein.
Finden
Befehlseingabe:
AEWIRE
|
Drahttyp |
Zeigt das Dialogfeld Drahttyp festlegen an, in dem Sie den Drahttyp für neue Drähte festlegen können. |
|
Verbindungen anzeigen |
Zeigt die Drahtverbindungspunkte auf einem Betriebsmittel an, wenn sich der Draht in der Nähe des Betriebsmittels befindet. Die Punkte werden mit temporären Grafiken angezeigt. |
|
Vertikal starten |
Erzwingt, dass der Draht vom vorherigen Auswahlpunkt in vertikaler Richtung verläuft. Diese Option ist verfügbar, nachdem Sie den ersten Punkt für den Draht ausgewählt haben. |
|
Horizontal starten |
Erzwingt, dass der Draht vom vorherigen Auswahlpunkt in horizontaler Richtung verläuft. Diese Option ist verfügbar, nachdem Sie den ersten Punkt für den Draht ausgewählt haben. |
|
Fortfahren |
Fügt das nächste Drahtsegment an der aktuellen Cursorposition ein und fährt mit dem Einfügen des Drahts fort. |
|
Kollision aus |
Deaktiviert oder aktiviert vorübergehend die Kollisionserkennung beim Einfügen des Drahts. Diese Einstellung wird nur für die aktuelle Sitzung gespeichert. Wenn AutoCAD Electrical neu gestartet wird, ist die Kollisionserkennung wieder aktiviert. Die Einstellung wird in der globalen Variablen GBL_wd_skip_collision_check gespeichert. Der Wert 1 gibt an, dass die Kollisionserkennung übersprungen werden soll. Der Wert null bzw. 0 bedeutet, dass keine Kollisionserkennung durchgeführt wird. Die Standardeinstellung ist null. |

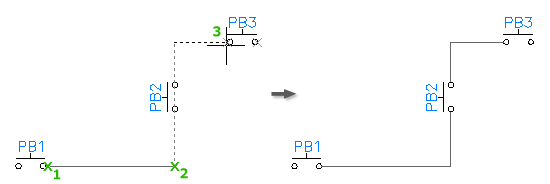

Kollisionserkennung ein

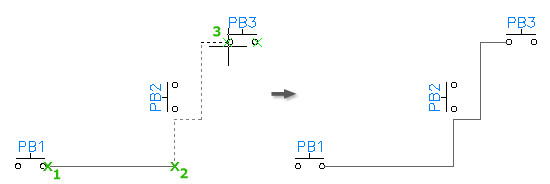

Kollisionserkennung aus
