Aktualisiert den Quell- und Zielquerverweistext des Signals und Drahtnummern, einschließlich Einzelquerverweissymbole
Finden
Befehlseingabe:
AEUPDATESIGREF

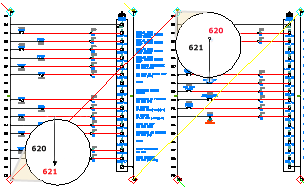

Aktualisieren Sie Quell- und Zielsignale einzeln, zeichnungsübergreifend oder projektübergreifend. Sie können die Querverweisinformationen für zwei Arten von Querverweissymbolen aktualisieren:
- Drahtnummern-Signalpfeilsymbole
- Einzelquerverweissymbole
Drahtsignale
|
Quell-/Zielquerverweise aktualisieren |
Aktualisiert die Von-/Nach-Querverweis-Kennzeichnung für alle Drahtnetz-Quell- und -Ziel-Pfeilsymbole. |
|
Quell-/Zieldrahtnummernkennzeichnungen aktualisieren |
Bringt die Drahtnummernkennzeichnungen am Ziel in Übereinstimmung mit den Drahtnummern an der Quelle der einzelnen Drahtsignalpaare. |
Einzelquerverweissymbole
Legen Sie das gewünschte Querverweisformat im Abschnitt Querverweisformat des Dialogfelds Zeichnungseigenschaften
Querverweis fest. Dies wird pro Zeichnung durchgeführt.
|
Einzelquerverweissymbole aktualisieren |
Aktualisiert die Querverweis-Kennzeichnungen zwischen Paaren von Einzelquerverweissymbolen. Hierbei handelt es sich um Drahtnummernsignalsymbole, jedoch ohne DRAHTNR-Attribut und ohne Verbindung zu Drähten. Sie sind frei schwebend. |
