Hinzufügen von Leistungsschildumrissen

Fügen Sie dem Schaltschrank-Aufbau Leistungsschilder hinzu, und verknüpfen Sie sie mit vorhandenen Betriebsmittelumrissen.

Leistungsschilder können über das Hauptsymbolmenü des Schaltschranks oder über ein Herstellermenü eingefügt werde.

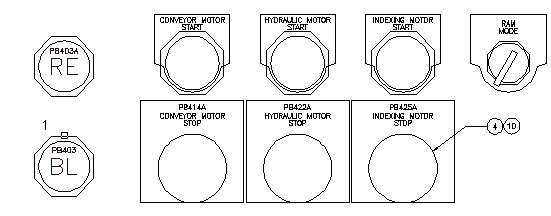

Einfügen eines Kfz-Leistungsschilds

1. Klicken Sie auf Registerkarte SchaltschrankGruppe Betriebsmittelumrisse einfügenDropdown-Liste Umriss einfügenSymbolmenü. Finden
2. Klicken Sie im Dialogfeld Umriss einfügen: Symbole für den Schaltschrankaufbau auf Leistungsschilder.
3. Klicken Sie im Dialogfeld Schaltschrank: Leistungsschilder auf Namensschild, Katalogsuche.
4. Klicken Sie im Dialogfeld Leistungsschild im Abschnitt Auswahl A auf Katalogsuche.
5. Geben Sie im Katalog-Browser die Suchzeichenfolge AB 800T Automotive ein.
6. Klicken Sie auf .
7. Ändern Sie die Katalogzuordnung in 800T-X701 Red Blank Name Plate, und klicken Sie auf OK.
8. Überprüfen Sie im Dialogfeld Leistungsschild im Abschnitt Auswahl A folgende Einstellungen:

   Hersteller:  AB

   Katalog:  800T-X701

   Klicken Sie auf OK.

9. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:  Wählen Sie PB403A (1) aus, und klicken Sie mit der rechten Maustaste, um das Leistungsschild zu platzieren



   Wenn Sie die einzelnen einzufügenden Umrisse auswählen, wird der Leistungsschilderblock eingefügt. Das Dialogfeld Schaltschrank-Aufbau - Leistungsschild einfügen/bearbeiten wird angezeigt, in dem Sie das Leistungsschild beschriften und bei Bedarf eine Stücklisten-Betriebsmittel-Kennzeichnung zuordnen können.

10. Klicken Sie im Dialogfeld Schaltschrank-Aufbau - Leistungsschild einfügen/bearbeiten auf OK.

Anmerkung: Die Daten auf dem Leistungsschild sind durch eine Betriebsmittel-Kennzeichnung mit dem Umriss und dem gleichnamigen Stromlaufplan-Betriebsmittel verknüpft. Wenn Sie die Betriebsmittel-Kennzeichnung für eine dieser drei Darstellungen ändern, wird eine Eingabeaufforderung mit der Frage angezeigt, ob die verwandten Instanzen ebenfalls aktualisiert werden sollen.

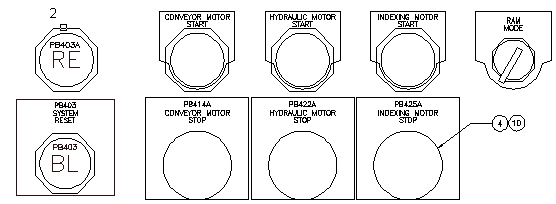

Einfügen eines halbrunden Leistungsschilds

1. Klicken Sie auf Registerkarte SchaltschrankGruppe Betriebsmittelumrisse einfügenDropdown-Liste Umriss einfügenSymbolmenü. Finden
2. Klicken Sie im Dialogfeld Umriss einfügen: Symbole für den Schaltschrankaufbau auf Leistungsschilder.
3. Klicken Sie im Dialogfeld Schaltschrank: Leistungsschilder auf Namensschild, Katalogsuche.
4. Klicken Sie im Dialogfeld Leistungsschild im Abschnitt Auswahl A auf Katalogsuche.
5. Geben Sie im Katalog-Browser die Suchzeichenfolge AB 800T ein.
6. Klicken Sie auf .
7. Ändern Sie die Katalogzuordnung in 800T-X59E Gray Custom Text Name Plate, und klicken Sie auf OK.
8. Überprüfen Sie im Dialogfeld Leistungsschild im Abschnitt Auswahl A folgende Einstellungen:

   Hersteller:  AB

   Katalog:  800T-X59E

   Klicken Sie auf OK.

9. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:  Wählen Sie PB403A (2) aus, und klicken Sie mit der rechten Maustaste, um das Leistungsschild zu platzieren


10. Klicken Sie im Dialogfeld Schaltschrank-Aufbau - Leistungsschild einfügen/bearbeiten auf OK.

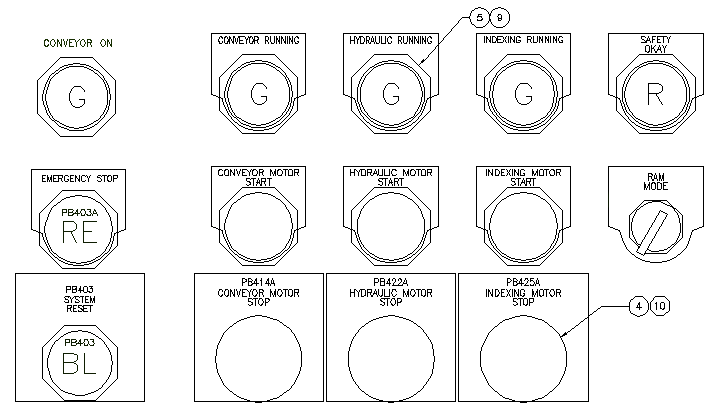

    Das Leistungsschild wird eingefügt.
