Verknüpfen von Stromlaufplanattributen

Verwenden Sie die AutoCAD Electrical-Verbindungswerkzeuge zum Verknüpfen von Nicht-Block-Text mit zuvor platzierten Vorlagenblöcken.

Wenn Sie einen Vorlageblock ändern, können Sie bestimmen, welche Attribute eingefügt und angezeigt werden. Alle erforderlichen Attributdefinitionen werden über die Eigenschaften der vorhandenen Textobjekte platziert, z. B. Ausrichtung, Höhe und Speicherort. Wenn mehrere Vorlageblockdateien ausgewählt sind, wird der Wert des Textes zu den zuvor definierten Vorlageblockattributen als ausgeblendete Attribute hinzugefügt. Der Text wird nicht entfernt.

Verknüpfungsergebnisse:

• Die ausgewählten Textobjekte werden durch ein AutoCAD Electrical-Attribut ersetzt.
• Die Farben ändern sich, sodass unterschieden werden kann, was bereits konvertiert wurde (wie im WD_M-Block definiert).
• Die Verknüpfung wird durch temporäre Linien dargestellt.

  Mit dem Werkzeug Beschreibungen verbinden wird einfacher Text als Beschreibungsattribute 1-3 mit einer AutoCAD Electrical-Blockdatei verbunden. Sie können sie als Beschreibungsattribute mit einer oder mehreren vorhandenen Vorlageblockdefinitionen verbinden. Während der Konvertierung wird das Textobjekt entfernt und mit dem nächsten verfügbaren Beschreibungsattribut (bis 3) ersetzt.

Beschreibungen verbinden

1. Klicken Sie auf Registerkarte KonvertierungswerkzeugeGruppe AttributeBeschreibungen verbinden. Finden
2. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Objekte wählen:  Wählen Sie 9PB, und klicken Sie mit der rechten Maustaste

   Text zum Ausfüllen des nächsten verfügbaren BESCHR-Attributs wählen:

   Wählen Sie LICHT A, und klicken Sie mit der rechten Maustaste

   Objekte wählen:  Wählen Sie 10PB, und klicken Sie mit der rechten Maustaste

   Text zum Ausfüllen des nächsten verfügbaren BESCHR-Attributs wählen:

   Wählen Sie LICHT B, und klicken Sie mit der rechten Maustaste.

   Objekte wählen:  Wählen Sie 11PB, und klicken Sie mit der rechten Maustaste

   Text zum Ausfüllen des nächsten verfügbaren BESCHR-Attributs wählen:

   Wählen Sie LICHT C, und klicken Sie mit der rechten Maustaste.

   Objekte wählen:  Wählen Sie 12PB, und klicken Sie mit der rechten Maustaste

   Text zum Ausfüllen des nächsten verfügbaren BESCHR-Attributs wählen: 

   Wählen Sie LICHT D, und klicken Sie mit der rechten Maustaste.

   Anmerkung: Sie müssen möglicherweise mehrmals mit der rechten Maustaste klicken, um den Befehl zu beenden.

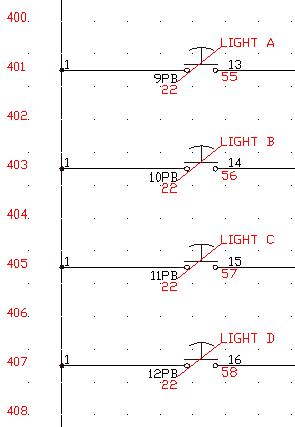

   Die Farben ändern sich, damit unterschieden werden kann, was konvertiert wurde. Die Verknüpfung wird durch temporäre Linien dargestellt.

3. Klicken Sie auf Registerkarte BerichteGruppe StromlaufplanBerichte. Finden
4. Geben Sie im Dialogfeld Stromlaufplanbericht Folgendes an:

   Berichtsname:  Komponente

   Aktive Zeichnung

   Klicken Sie auf OK.

5. Wenn Sie von KSICH zum Speichern der Zeichnung aufgefordert werden, klicken Sie auf Ja.

   Beachten Sie im Dialogfeld Berichts-Generator, dass 9PB-12PB noch immer in der Spalte BMK im Bericht aufgeführt werden.

6. Klicken Sie im Dialogfeld Berichts-Generator auf Berichtsformat ändern.

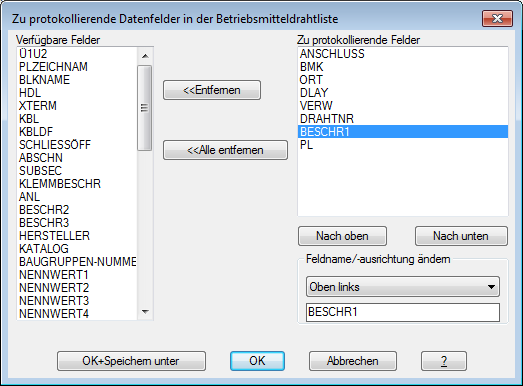

7. Wählen Sie im Dialogfeld Zu protokollierende Datenfelder für Betriebsmittel Beschr1 in der Liste Verfügbare Felder.

   Beschr1 wird in die Liste Zu protokollierende Felder verschoben. Dabei handelt es sich um die Felder, die im Betriebsmittelbericht dargestellt werden.


8. Klicken Sie auf OK.

   Im Dialogfeld Berichts-Generator werden jetzt die Werte für BMK und BESCHR1 aus der aktiven Zeichnung aufgeführt.

9. Klicken Sie im Dialogfeld Berichts-Generator auf Schließen.
