Hinzufügen von Drahtnummern

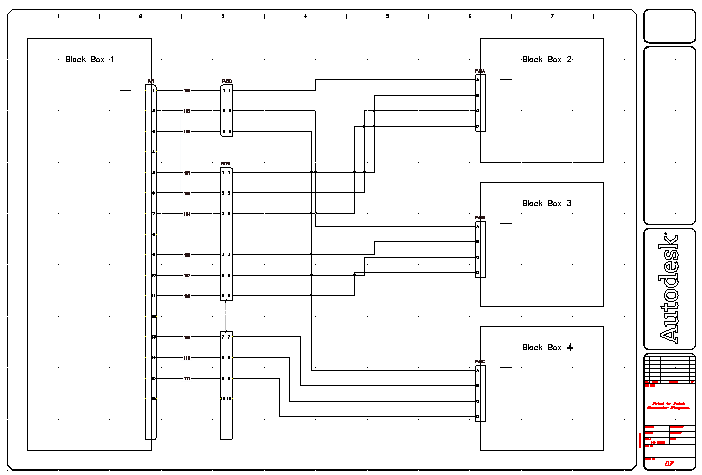

Fügen Sie den Steckerdiagramm Drahtnummern hinzu.

Drahtnummern sind Blöcke bzw. Attribute, die in ein Drahtlinienobjekt eingefügt werden. AutoCAD® Electrical weist jedem Drahtnummerntyp einen eigenen Layer zu. Sie können jedem dieser Layer eine individuelle Farbe zuordnen, um diese leichter auseinander zu halten. Die Drahtnummernplatzierung ist am Draht ausgerichtet, wie im Dialogfeld Zeichnungseigenschaften Drahtnummern definiert.

Einfügen von Drahtnummern

1. Klicken Sie auf die Registerkarte StromlaufplanGruppe Drähte/Drahtnummern einfügenDropdownliste Drahtnummern einfügenDrahtnummern. Finden
2. Geben Sie im Dialogfeld Drahtkennzeichnung Folgendes an:

   Drahtkennzeichnungs-Modus:  Sequenziell

   Start:  100

3. Klicken Sie auf Zeichnungsweit.

   Die Drahtnummern werden automatisch in die Zeichnung eingefügt, die mit Nummer 100 beginnt.

4. Klicken Sie auf Registerkarte StromlaufplanGruppe Drähte/Drahtnummern bearbeitenDrahtnummer verschieben. Finden
5. Geben Sie bei den Eingabeaufforderungen Folgendes ein:

   Ort der neuen Drahtnummer angeben (auf Draht wählen):

   Wählen Sie die Drähte, die Black Box 1 am nächsten liegen, und klicken Sie mit der rechten Maustaste.

   Anmerkung: Sie können die Drahtnummern mit dem Werkzeug Ausrichten ausrichten.
