Importieren der Inventor-Daten

Wenden Sie den hinzugefügten Stecker und die Drähte auf das 2D-Modell an.

Wechseln Sie zu AutoCAD Electrical.

1. Klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenDropdown-Liste Stecker einfügenStecker einfügen (aus Liste). Finden
2. Wählen Sie driverseat_from_inv.xml aus. Klicken Sie auf Öffnen.
   Anmerkung: Wenn Sie nicht über Inventor verfügen, können Sie nun die Datei driverseat_from_inv.xml aus dem auf der Einleitungsseite angegebenen Ordner verwenden.
3. Der in Inventor hinzugefügte Stecker wird im Dialogfeld Steckerauswahl angezeigt. Wählen Sie die Zeile für den Stecker aus.

4. Klicken Sie unten im Dialogfeld auf Details.

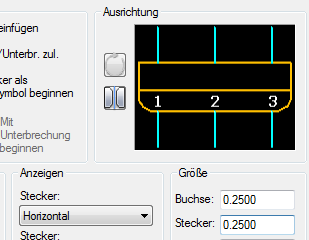

5. Wählen Sie im Menü für die Steckeranzeige die Option Horizontal.

   Die Anzeige im Dialogfeld wird nun horizontal ausgerichtet.


6. Klicken Sie auf Einfügen.
7. Platzieren Sie den Stecker rechts neben dem Hauptschalter des elektrischen Sitzes.

8. Klicken Sie im Dialogfeld Steckerauswahl auf Verdrahten. AutoCAD Electrical verbindet die Anschlüsse gemäß Ihrer Festlegung in Inventor.


Sie haben das Lernprogramm abgeschlossen.
