So geben Sie Beschriftungen für Schemalinienstile an

1. Öffnen Sie die Zeichnung, die den Stil enthält
2. Öffnen Sie im Arbeitsbereich Schema den Stil, indem Sie einen der folgenden Schritte ausführen:
   • Klicken Sie auf Registerkarte VerwaltenGruppe Stil und DarstellungDropdown Stil-ManagerSchemalinienstile. Wählen Sie im linken Fensterausschnitt des Stil-Managers den Stil.
   • Wählen Sie in der Zeichnung eine Schemalinie aus, die den Stil verwendet. und Klicken Sie auf Registerkarte SchemalinieGruppe AllgemeinDropdown Systemstil bearbeitenStil der Schemalinie bearbeiten.

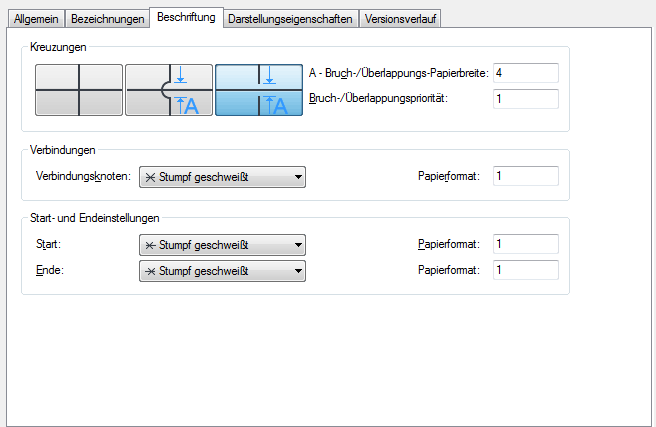

3. Klicken Sie auf die Registerkarte Beschriftung.


4. Wählen Sie unter Kreuzungen einen Stil für Kreuzungen von Schemalinien.

   Sie können gekreuzte Linien unverändert oder mit Überschneidung und Unterbrechung anzeigen.

5. Wenn Sie den Überscheneidungs- oder Unterbrechungsstil verwenden, müssen Sie für Bruch-/Überlappungspapierbreite das Maß für die Überschneidung und die Unterbrechung sowie für Bruch/überlappungspriorität eine Zahl angeben.
6. Wählen Sie unter Verbindungen ein Verbindungsknotensymbol für Linienverbindungen, und geben Sie eine Größe ein.
7. Wählen Sie im Bereich Start- und Endeinstellungen ein Symbol für den Start und das Ende der Linie, und geben Sie jeweils eine Größe ein.
