So geben Sie eine Formel in einen Führungslinienkommentar ein

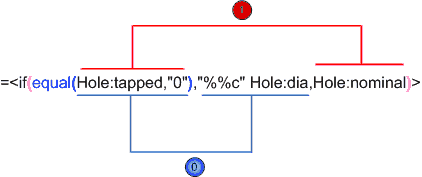

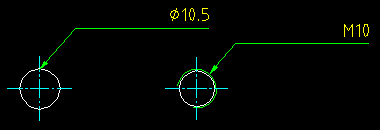

Anmerkung: Die zu erstellende Formel lautet =<if(equal(Hole:tapped,"0"),"%%c" Hole:dia,Hole:nominal)>. Sie zeigt den Nenndurchmesser einer Gewindebohrung bzw. den Durchmesser der Bohrung bei Bohrungen ohne Gewinde an.

1. Klicken Sie auf Registerkarte BeschriftenGruppe SymbolFührungslinienkommentar. Finden
2. Wählen Sie die Bohrung, der der Kommentar zugeordnet werden soll, und klicken Sie zum Einfügen des Kommentars in den Zeichnungsbereich.
3. Wählen Sie aus der Liste der Voransichtsmodi Text aus.
4. Löschen Sie im MText-Editor vorgabemäßig angezeigten Text, und geben Sie "=" als erstes Zeichen des Anmerkungstextes ein.
5. Geben Sie in den Texteditor die erforderliche Formel ein:
   1. Wählen Sie in der Variablenliste Funktionen IF. Im Texteditor wird =<IF(,,)> angezeigt.
   2. Platzieren Sie den Cursor im MText-Editor hinter der geöffneten Klammer.
   3. Wählen Sie in der Variablenliste Funktionen EQUALS. Im Texteditor wird =<IF(<EQUAL(,)>,,)> angezeigt.
   4. Platzieren Sie den Cursor im MText-Editor hinter der zweiten geöffneten Klammer.
   5. Wählen Sie in der Variablenliste Bohrung TAPPED. Im Texteditor wird =<IF(<EQUAL(<HOLE:TAPPED>,)>,,)> angezeigt.
   6. Fahren Sie hiermit fort, bis im Texteditor =<IF(EQUAL(HOLE:TAPPED,"0"),, )> angezeigt wird.
   7. Platzieren Sie den Cursor zwischen den beiden Kommata, klicken Sie auf die Symbole, und wählen Sie das Durchmessersymbol aus. Im Texteditor wird <IF(EQUAL(HOLE:TAPPED,"0"),"%%c",)> angezeigt.
   8. Platzieren Sie den Cursor hinter "%%c", und wählen Sie in der Variablenliste Bohrung DIA. Im Texteditor wird =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,)> angezeigt.
   9. Platzieren Sie den Cursor zwischen HOLE:DIA, und wählen Sie in der Variablenliste Bohrung NOMINAL. Im Texteditor wird =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)> angezeigt.
   10. Fahren Sie fort, bis im Texteditor =<IF(EQUAL(HOLE:TAPPED,"0"),"%%c" HOLE:DIA,HOLE:NOMINAL)> angezeigt wird.
6. Wählen Sie aus der Liste der Voransichtsmodi Gerenderter Text (farbig), und vergewissern Sie sich, dass die Formel korrekt gerendert wird.
7. Klicken Sie auf OK.
