Blockkomponentenlayout (Dialogfeld Beschriftungsstil-Editor)

Auf der Registerkarte Layout können Sie eine Blockkomponente für einen Beschriftungsstil erstellen.

Klicken Sie in der Liste zum Erstellen von Komponenten auf , um eine neue Blockkomponente zu erstellen.

Allgemein

Name

Gibt den Namen der Blockkomponente an.

Der Vorgabename, z. B. "Block.1", ist der Komponentenname mit einer fortlaufenden Nummer. Wenn die Blockkomponente in einem übergeordneten Beschriftungsstil vorhanden ist, kann der Name nicht bearbeitet werden.

Sichtbarkeit

Legt fest, ob die Blockkomponente im Beschriftungsstil sichtbar ist.

Verwendet in

Gibt an, ob die Komponente im Bezeichnungs- und/oder im Beschriftungsmodus sichtbar ist. Wählen Sie auf der Registerkarte Allgemein des Beschriftungsstil-Editors einen Modus aus.

• Beschriftungsmodus: Zeigt die Blockkomponente an, wenn für die Option Anzeigemodus (auf der Registerkarte Allgemein) die Einstellung Beschriftung festgelegt ist.
• Bezeichnungsmodus: Zeigt die Blockkomponente an, wenn für die Option Anzeigemodus die Einstellung Bezeichnung festgelegt ist.
• Beschriftungs- und Bezeichnungsmodi: Zeigt die Blockkomponente unabhängig von der Einstellung für die Option Anzeigemodus an.

Anmerkung: Wenn ein Beschriftungsstiltyp keine Tabellen unterstützt, ist dieses Steuerelement nicht verfügbar.

Anschlusskomponente

Gibt ein Referenzobjekt zur Platzierung der Blockkomponente an. Sie können die Option <Objekt> (dabei handelt es sich um das beschriftete Objekt) oder eine andere vorhandene Beschriftungskomponente auswählen.

Anschlusspunkt

Gibt die Position in der Einstellung Anschlusskomponente an, an der die Blockkomponente eingefügt wird.

• Wenn für Anschlusskomponente die Einstellung <Objekt> gewählt wurde, ist nur die Option Beschriftungsposition verfügbar. Durch diese Option wird der Anschlusspunkt an der Stelle platziert, an der die Beschriftung in das Objekt eingefügt wird.
• Wenn die Anschlusskomponente eine andere Beschriftungskomponente ist, sind verschiedene Anschlusspunkte zur Auswahl verfügbar, je nachdem, ob es sich beim Anker um eine Text-, Block-, Vermerk-, Linien- oder Richtungspfeilkomponente handelt.

Block

Blockname

Gibt den Block an, der in der Blockkomponente verwendet werden soll.

Klicken Sie in die Spalte Wert und anschließend auf . Daraufhin wird das Dialogfeld Block wählen angezeigt.

Wenn Sie im Dialogfeld Block wählen auf klicken, wird eine Ansicht angezeigt, in der Sie mit AutoCAD-Standardanzeigewerkzeugen eine Voransicht für den Block erhalten.

Anmerkung: Der Block muss in der aktuellen Zeichnung vorhanden sein.

Blockhöhe

Gibt die Höhe an, auf die der Block zum Einpassen skaliert wird. Die Grenzen des Blocks in X-Richtung dienen zur Höhenskalierung. Das Seitenverhältnis des Blocks wird beim Skalieren beibehalten.

Drehwinkel

Gibt den Winkel für die Blockkomponente an. Geben Sie einen positiven oder negativen Wert ein, oder klicken Sie auf , um einen Winkel in der Zeichnung auszuwählen.

Die Richtung des Winkels verläuft immer gegen den Uhrzeigersinn, und die Null-Richtung (0) wird durch den Anschlusskomponententyp bestimmt.

Zuordnung

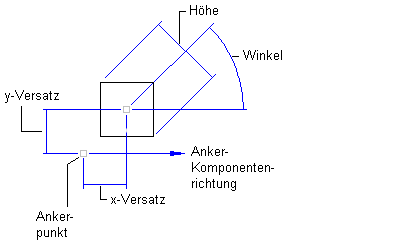

Gibt die Stelle auf der Blockkomponente an, die dem Anschlusspunkt zugeordnet wird. Zuordnungspunkte werden anhand eines Rechtecks berechnet, das den Block umfasst, dessen Größe durch Einbeziehen des Abstandswerts in der Randkategorie festgelegt wird. Die folgende Abbildung enthält Blockzuordnungspunkte:

X-Versatz

Gibt einen Versatzabstand zwischen dem Zuordnungspunkt und dem Anschlusspunkt in X-Richtung (Nullwinkelrichtung) an.

Die X-Richtung wird durch das Objekt festgelegt, mit dem die Blockkomponente verankert wird. Wenn die Blockkomponente mit einem Einfügepunkt der Beschriftung verankert wird, wird die X-Richtung im Verhältnis zu den folgenden Einstellungen für die Ausrichtungsreferenz auf der Registerkarte Allgemein bestimmt:

• Objekt: Berechnet die X-Richtung, indem der Aufbau des Objekts untersucht und anschließend die Richtung des Nullwinkels vom Anfang bis zum Ende des Objekts gemessen wird. Wenn es sich bei dem Objekt um einen Bogen handelt, ist der Nullwinkel tangential zum Bogen.
• Ansicht: Die X-Richtung ist, unabhängig vom BKS oder der DAnsicht-Drehrichtung, immer horizontal von links nach rechts.
• Weltkoordinatensystem: Die X-Richtung ist identisch mit dem BKS-Basiswinkel nach Osten (horizontal, von links nach rechts).

Y-Versatz

Gibt einen Versatzabstand zwischen dem Zuordnungspunkt und dem Anschlusspunkt in Y-Richtung, d. h. 90 Grad gegen den Uhrzeigersinn in X-Richtung.
