So arbeiten Sie mit Autodesk-Verbindungspunkten für Haltungen

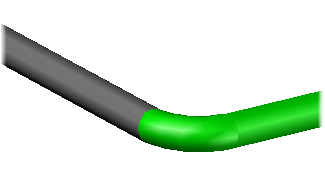

Sie können Haltungen mit den in anderen Programmen (einschließlich AutoCAD MEP und AutoCAD Plant 3D) erstellten Objekten verbinden, indem Sie ein Autodesk Connector (ACP)-Objekt verwenden. Außerdem können Sie ein ACP-Objekt erstellen, damit andere Programme eine Verbindung zu AutoCAD Civil 3D-Kanalnetzen herstellen können.

Sie können eine Verbindung mit ACP-Objekten herstellen, die als externe Referenz (XRef) verbunden sind.

ACP-Objekte benötigen keine Objektaktivierer von dem Programm, durch das sie erstellt wurden.

So erstellen Sie ein ACP-Objekt

1. Klicken Sie auf Registerkarte Einfügen Gruppe Verbindungspunkt Einfügen Finden.
2. Klicken Sie in den Zeichenbereich, und wählen Sie das Objekt aus, dem der Verbindungspunkt hinzugefügt werden soll.
3. Geben Sie einen Einfügepunkt auf dem Objekt an. Mit dem Objektfang CEN können Sie beispielsweise den Mittelpunkt der Haltung fangen.
   Tipp: Wechseln Sie in eine 3D-Ansicht, sodass Sie den Mittelpunkt der Haltung einfach fangen können.
4. Geben Sie zwei Richtungspunkte an.
   Tipp: Indem Sie zwei Richtungspunkte durch Fangen des Mittelpunkts des Kanalstartpunkts und anschließend des Mittelpunkts des Kanalendpunkts (an dem der Verbindungspunkt angeschlossen wird) angeben, entspricht die Richtung des Verbindungspunkts der Richtung des Kanals.
5. Geben Sie an, ob Konstruktionsdaten erstellt werden sollen. Durch Hinzufügen von Konstruktionsdaten werden einige Eigenschaften bereits ausgefüllt, denen Sie beim Bearbeiten des Verbindungspunkts Werte zuweisen können.


   Ein ACP-Objekt wird erstellt.

So stellen Sie eine Verbindung zu einem ACP-Objekt her

1. Vergewissern Sie sich, dass in den Kanalnetz-Elementeinstellungen unter Kanalnetzvorgaben für die Option 3D-Position während Kanalnetz-Layout verwenden die Einstellung Ja festgelegt ist.
2. Erstellen oder bearbeiten Sie ein Kanalnetz. Eine Markierung wird angezeigt, wenn Sie den Mauszeiger über das ACP-Objekt halten. Klicken Sie auf das ACP-Objekt, um eine Verbindung herzustellen.
3. Fahren Sie mit dem Erstellen oder Bearbeiten des Kanalnetzes fort.
