Dieser Abschnitt beschreibt die Drehpunktmethoden, die in AutoCAD Civil 3D unterstützt werden.
In einem geraden Gleisteil haben beide Schienen die gleiche Höhe entlang der Längsschnitt-Neigungslinie. Bei einer gebogenen Schiene gibt die Drehpunktmethode den Punkt (linke Schiene, Mittellinie oder rechte Schiene) an, der die Längsschnitt-Neigungslinienhöhe enthält. Die anderen zwei Punkte werden entsprechend der berechneten Überhöhung angehoben oder gesenkt.
Jedes Thema enthält eine Abbildung mit Querschnitten, die die zwei Schienen und die Mittellinie an den kritischen Stationen für die Endebene der Schiene und den Anfang der vollständigen Überhöhung zeigen. Ein Längsschnitt unter den Querschnitten zeigt den Übergang der zwei Schienen und der Mittellinie von der Schiene mit 0 % Überhöhung zur vollständigen Überhöhung an:
- Blau = linke Schiene
- Grün = Mittellinie
- Rot = rechte Schiene

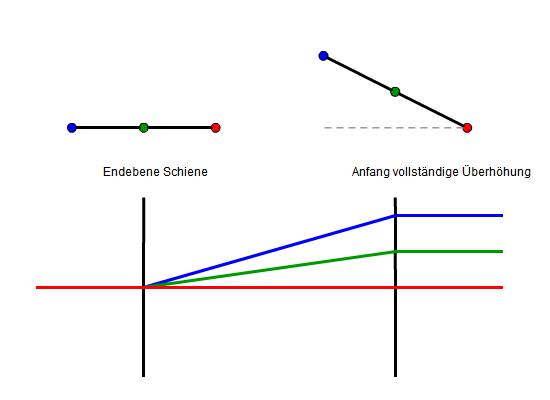

Drehpunkt auf dem Tiefrand der Schiene
In der folgenden Abbildung wird die Drehpunktmethode Tiefrand - Schiene für einen eingleisigen Schienenweg gezeigt.

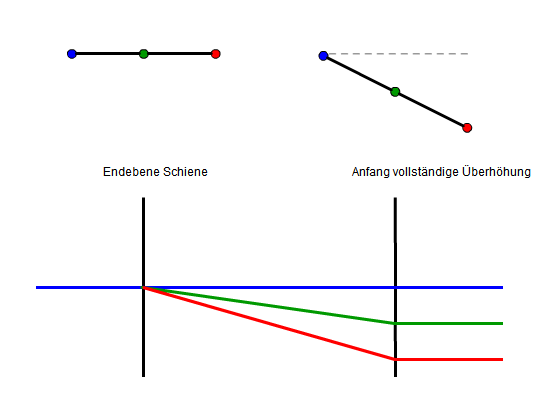

Drehpunkt auf dem Hochrand der Schiene
In der folgenden Abbildung wird die Drehpunktmethode Hochrand - Schiene für einen eingleisigen Schienenweg gezeigt.
Drehpunkt an Basislinie zentriert
In der folgenden Abbildung wird die Drehpunktmethode Basislinie zentriert für einen eingleisigen Schienenweg gezeigt.
